产业设施中心无线环境监测系统
通过传感器部署,在服务器机房、厂房、实验室、仓库等产业设施中心建立全面的无线环境监测系统,从而实时监测和记录温湿度数据,及时发现并解决环境变化,确保工业环境处于安全和稳定的状态。
方案背景
在服务器机房、厂房、实验室和仓库等工业环境中,建立温湿度监测系统至关重要,以确保设备正常运行、产品质量和工作环境的稳定性。针对不同环境的特点和需求,通过选择合适的传感器、部署传感器网络、设计数据采集和存储系统以及开发监测软件等技术方案,建立起全面的温湿度监测和管理系统,能够实时监测和记录温湿度数据,并及时发现并解决环境变化带来的问题,确保工业环境中的温湿度处于安全和稳定的状态。
![](https://www.hongrax.com/wp-content/uploads/2023/12/摄图网_600811929_工厂的仓库企业商用-1024x683.jpg)
痛点解决
适配90%现场环境关键参数无线监测的需求。
旨在解决工业环境中“设备因温湿度变化导致故障”、“产品质量因环境不稳定而下降”、“工作环境无法长期保持在适宜条件”等问题,通过建立温湿度监测系统,确保在服务器机房、厂房、实验室和仓库等环境中,设备能够正常运行,保证产品生产质量。
方案优势
本地&云端管理
COMET Cloud远程管理,没有地域和网络限制。无论何处只要能连接互联网,便能登录进行设备管理
Wi-Fi传感器
数据无线传输,不需要接线通讯,无需复杂的布线
通过WiFi传感器和COMET Cloud结合,实现温度监控以及远程管理。
●HK-W3745温度记录仪,具有四个通道,即每个设备有四个探头, 1x 可连接温度+湿度探头(ELKA 连接器); 3x 可连接 Pt1000 温度探头(CINCH 连接器)同时可实现四个点位监测温度。
● 探头测量范围-90至260℃,记录仪工作温度为-30到+60℃,完全涵盖测量需求。
● HK-W3745主机连接到现场的WiFi网络后可按设置的时间间隔(可调 5 分钟至 12 小时)将数据发送到COMET Cloud云端管理器,这些数据可在COMET Cloud集中储存和分析。
● HK-W3745主机自带显示屏,仓库管理人员可随时观察到冷藏集装箱内部的温度变化,当温度超过阈值时,可声光报警。
● 用户通过COMET Cloud可远程监控环境温度,不受地域和网络限制。

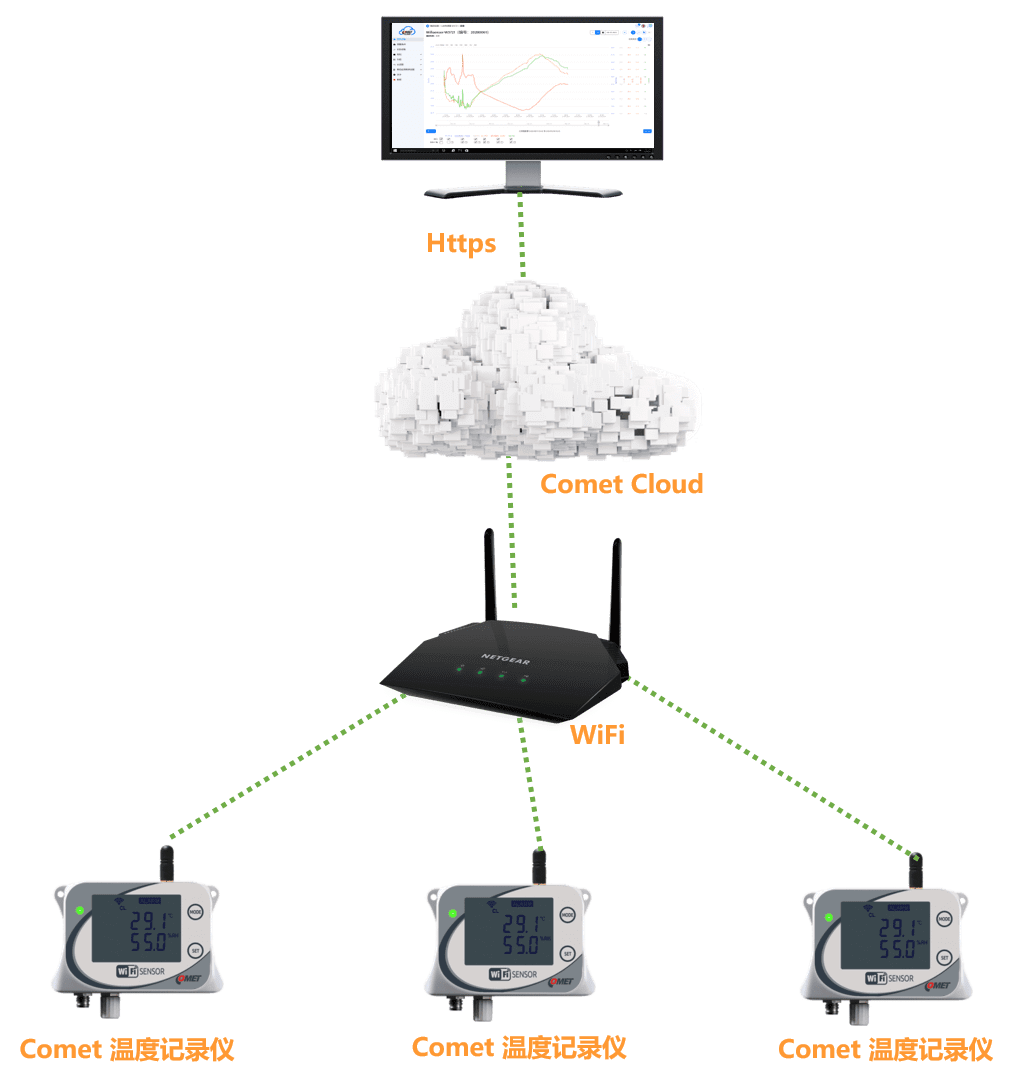

方案架构
![](https://www.hongrax.com/wp-content/uploads/2024/05/wirless-monitoring.png)
主要产品
![](https://www.hongrax.com/wp-content/uploads/2024/03/w3745_big-无背景.png)

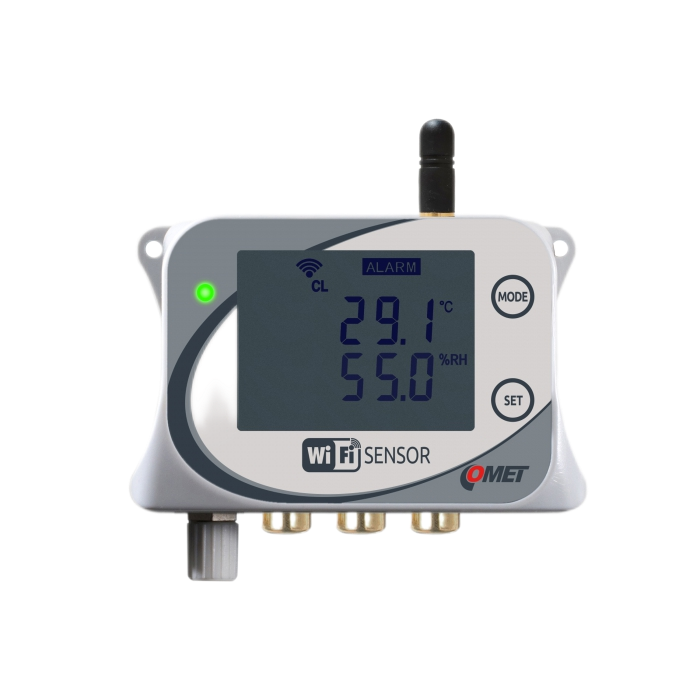

HK-W3745温度记录仪
·带WiFi接口的传感器
·最多3个连接的 t1000探头
·通信协议 HTTP(S)、SMTP、ModbusTCP、SNMP、HTTP POST、HTTP GET
·警报信号 电子邮件、声音、LED
·电源 5.0 至 5.4 VDC;消耗 150 mA(最大 500 mA); USB-C 连接器
·工作温度 -30 至 +60 °C
·防护等级IP30
方案优势
应用广泛
系统应用灵活,只要有WiFi和电源的地方都能使用该系统。可适用但不仅限于仓库,工厂,生产车间,实验室等环境。
安装便捷
免打孔安装,多种可选支架和配件,针对不同的应用场景,可灵活选择合适的安装方式。
技术支持
专职技术工程师提供现场:安装,调试,培训服务,最大程度减少客户工作量,提高效率。
高性价比
四通道传感器,一个主机设备,满足多个点位测量需求。
无线传输
WiFi传感器,数据无线传输,不需要接线通讯,无需复杂的布线。
远程管理
COMET Cloud远程管理,没有地域和网络限制。无论何处只要能连接互联网,便能登录进行设备管理。
通过WiFi传感器和宏集高性能物联网HMI结合,可实现温度监控以及集中管理。
●HK-W3745温度记录仪,具有四个通道,即每个设备有四个探头, 1x 可连接温度+湿度探头(ELKA 连接器); 3x 可连接 Pt1000 温度探头(CINCH 连接器)同时可实现四个点位监测温度。
● 探头测量范围-90至260℃,记录仪工作温度为-30到+60℃,完全涵盖测量需求。
● HK-W3745主机连接到现场的WiFi网络后可按设置的时间间隔(可调 5 分钟至 12 小时)将数据本地化传输,不上传云平台,能够集成到本地服务器。
● HK-W3745主机自带显示屏且每个仓库提供一个HMI,仓库管理人员可随时观察到冷藏集装箱内部的温度变化,当温度超过阈值时,可声光报警。
● 温湿度数据能够上传到上位机服务器,在上位机搭配Comet database实现数据管理与分析。

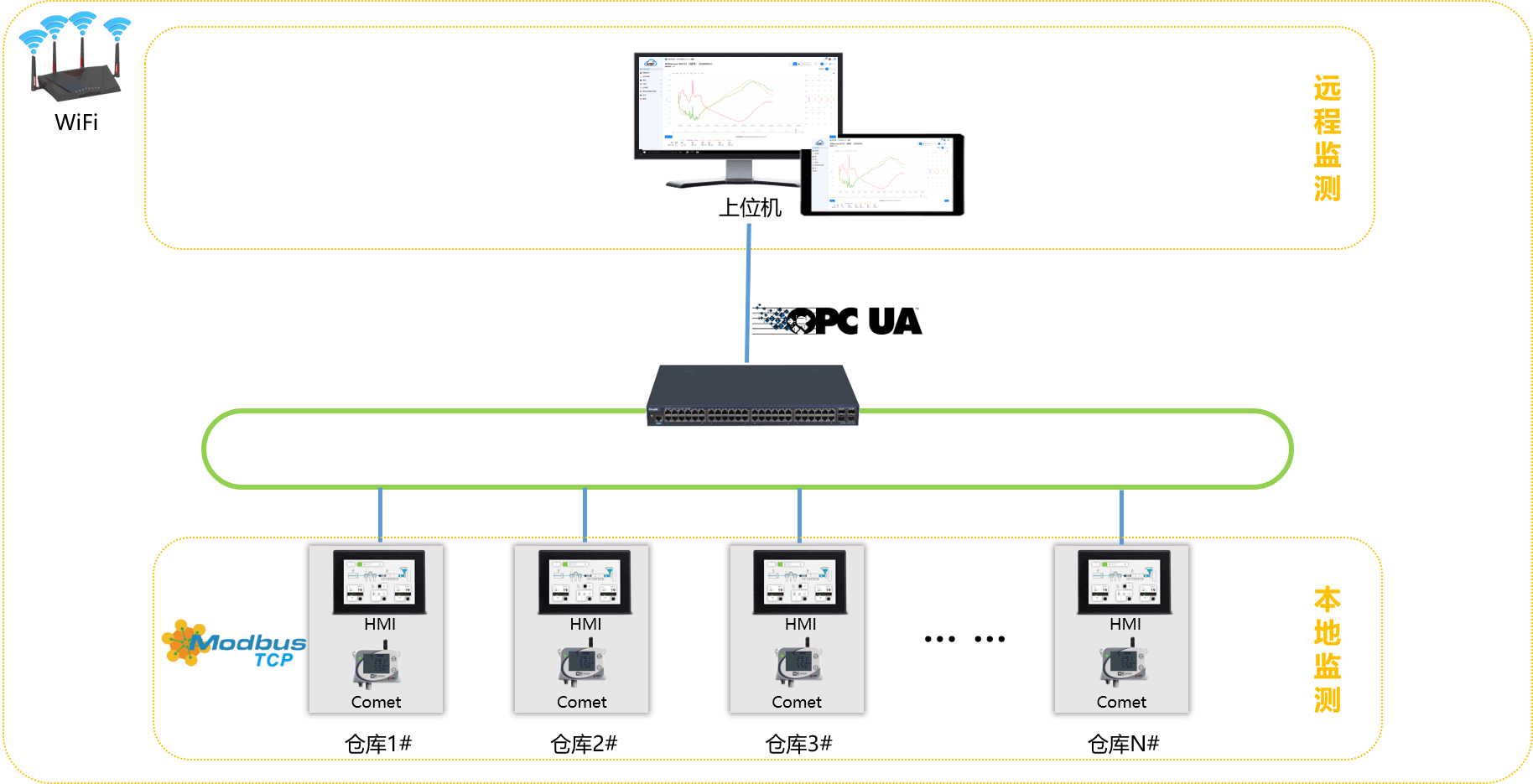

方案架构
![](https://www.hongrax.com/wp-content/uploads/2024/05/cometexor-monitoring.png)
主要产品
![](https://www.hongrax.com/wp-content/uploads/2024/03/w3745_big-无背景.png)
HK-W3745温度记录仪
·带WiFi接口的传感器
·最多3个连接的 t1000探头
·通信协议 HTTP(S)、SMTP、ModbusTCP、SNMP、HTTP POST、HTTP GET
·警报信号 电子邮件、声音、LED
·电源 5.0 至 5.4 VDC;消耗 150 mA(最大 500 mA); USB-C 连接器
·工作温度 -30 至 +60 °C
·防护等级IP30
![](https://www.hongrax.com/wp-content/uploads/2024/01/web-hmi版头-e1710296786111.png)
HJ-eX700M Web HMI
·64位四核CPU和多点触摸电容屏
·耐刮擦、防紫外线和耐化学品
·内置基于 Chromium 的 HTML5 浏览器
·支持200+通讯协议
·支持1万点数据标签,2000+现代控件
·Mobile Studio软件自定义编程
·SCADA级功能库
·支持对接MySQL、SQL Serve、PostgreSQL等关系型数据库
·防护等级IP66
方案优势
高性价比
四通道传感器,一个主机设备,满足多个点位测量需求。
无线传输
WiFi传感器,数据无线传输,不需要接线通讯,无需复杂的布线。
数据传输
可通过通信协议 HTTP(S)、SMTP、ModbusTCP、SNMP(v1、v2c、v3)、HTTP POST、HTTP GET(JSON、XML)传输数据到其他平台。
应用广泛
系统应用灵活,只要有WiFi和电源的地方都能使用该系统。可适用但不仅限于仓库,工厂,生产车间,实验室等环境。
安装便捷
免打孔安装,多种可选支架和配件,针对不同的应用场景,可灵活选择合适的安装方式。
技术支持
专职技术工程师提供现场:安装,调试,培训服务,最大程度减少客户工作量,提高效率。
丰富通讯
支持200+通讯协议,包括OPC UA、Modbus、MQTT,以及西门子、AB、欧姆龙、三菱等
海量标签和控件
支持1万点数据标签、2000+现代控件
灵活编程
使用JMobile Studio软件自定义编程
SCADA级功能库
支持趋势、警报、报表、配方、审计追踪、电子签名、用户管理等功能
数据库支持
支持对接MySQL、SQL Serve、PostgreSQL等关系型数据库
型号丰富
多性能、多配置、多尺寸、多系列可选
应用案例
![](https://www.hongrax.com/wp-content/uploads/2024/05/cold.jpg)
项目背景
冷链仓库温湿度管理是为了保证仓库内产品的质量和安全,遵循相关法规和标准,满足客户对产品质量的需求,同时通过有效的温湿度管理措施降低成本并提高仓库作业效率。这一项目的实施旨在确保产品保鲜,避免质量损失和法律责任,增强客户信任,同时优化资源利用,提升企业竞争力。
项目需求
- 监控300个冷链仓库,十几个仓库是-25℃,剩下是常规冷藏库
- 每个仓库测3个温度点,数据不能上云端,能够集成到企业上位机服务器
- 每个仓库门口有一个显示器,显示每个仓库的温度
- 一年365天不间断一直显示不需要人为操作,不能关机
解决方案

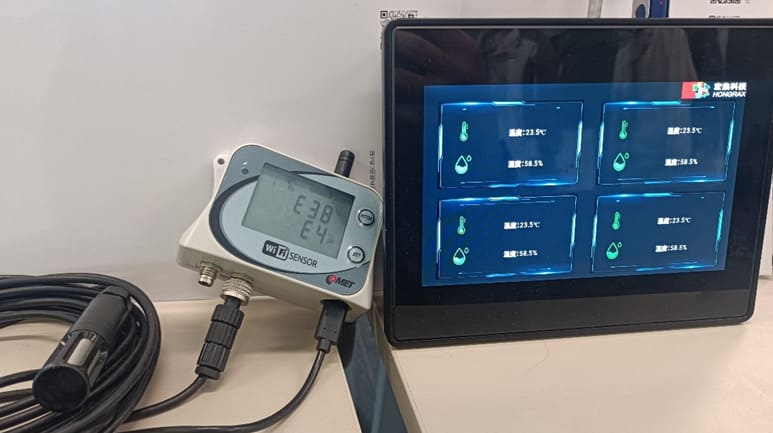

针对客户的三个需求,推荐使用宏集Comet温度记录仪W3745对每个仓库进行温湿度监测,同时采用宏集高性能物联网HMI实现每个仓库的温度显示,在上位机搭配Comet database软件实现温度数据的管理。
![](https://www.hongrax.com/wp-content/uploads/2024/05/cometexor.jpg)
●用户也可以使用手机、平板和其它终端设备通过局域网内的HK-P8510系列传感器的IP地址直接在WEB浏览器访问传感器的温湿度显示界面,在运维、巡检和调试上非常便利。
●P8510系列温湿度传感器通过网线连接,信号稳定性强。同时保障了系统应用和部署灵活,只要现场有路由器或交换机提供局域网络即可轻松完成调试和安装。
●小型SCADA平台的兼容性和拓展性强,可根据现场的温湿度数据作边缘计算,根据环境信息对现场的PLC和操作系统发送控制指令。

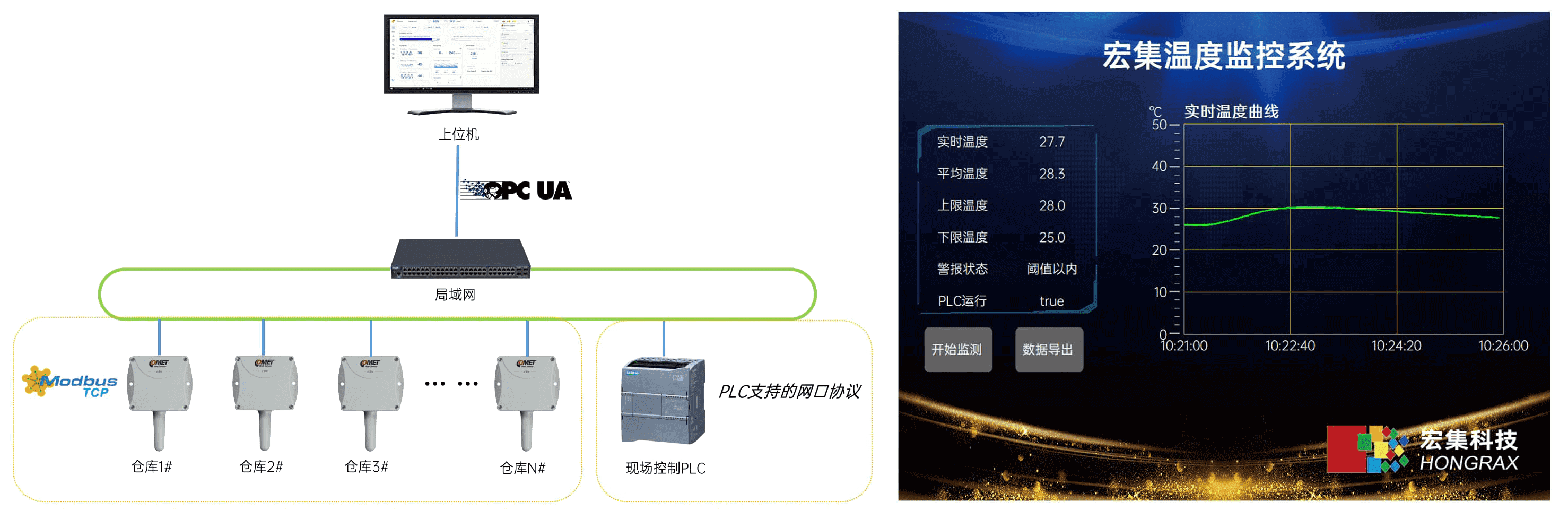

方案架构
![](https://www.hongrax.com/wp-content/uploads/2024/05/wire-all.png)
主要产品
![](https://www.hongrax.com/wp-content/uploads/2024/03/p8510_big-无背景.png)

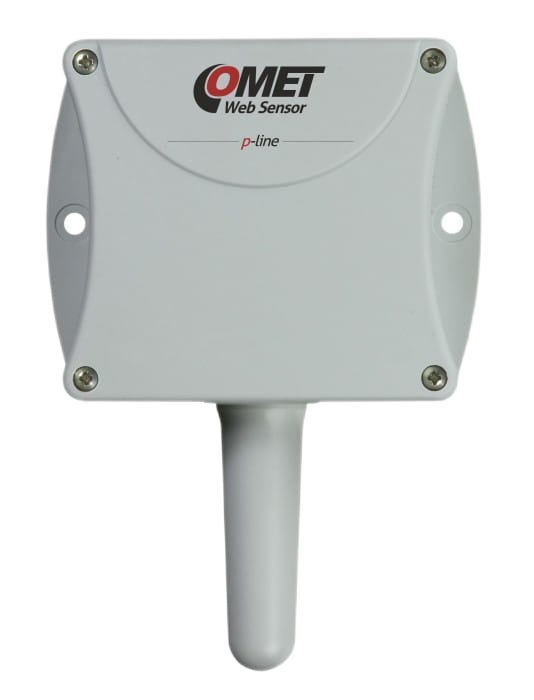

HK-P8510系列温湿度传感器
·WEB系列温湿度传感器,可通过局域网快速配置
· 网线连接设计,信号传输稳定性强,可快速连接交换机和路由器
·可通过多种通信协议传输数据到其他平台
·系统应用灵活,只要有局域网的地方都能使用该系统
·免打孔安装,灵活选择合适的安装方式
·专职技术工程师服务
![](https://www.hongrax.com/wp-content/uploads/2023/07/组-3-1024x731.png)

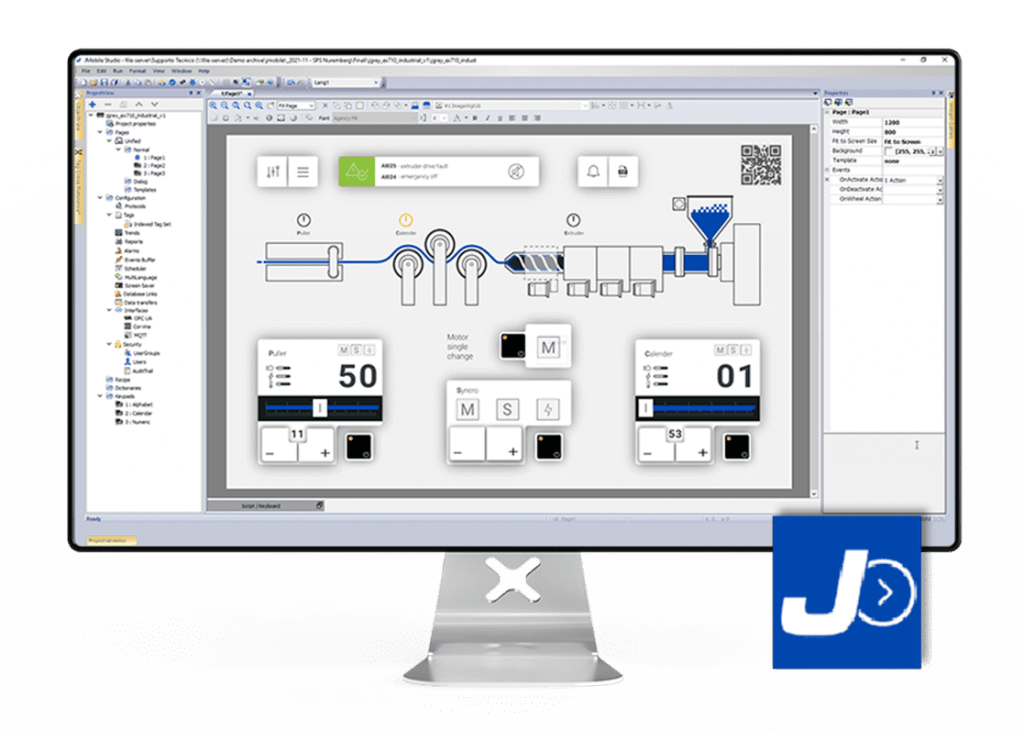

HJ-JMobile小型SCADA
·支持与多种主流PLC通信,内置200+通讯协议
·支持1万点数据标签
·组态软件简单易上手
·控件设计美观现代化
·功能库丰富
·支持对接MySQL、SQL Serve、PostgreSQL等关系型数据库
·系统拓展性强,随时根据终端需求增加针对新设备的支持
方案优势
局域网配置
采用WEB系列温湿度传感器,可通过局域网快速配置
信号稳定
网线连接设计,信号传输稳定性强,可快速连接交换机和路由器
数据传输
可通过通信协议 HTTP(S)、SMTP、ModbusTCP、SNMP(v1、v2c、v3)、HTTP POST、HTTP GET(JSON、XML)传输数据到其他平台。
应用广泛
系统应用灵活,只要有WiFi和电源的地方都能使用该系统。可适用但不仅限于仓库,工厂,生产车间,实验室等环境。
安装便捷
免打孔安装,多种可选支架和配件,针对不同的应用场景,可灵活选择合适的安装方式。
技术支持
专职技术工程师提供现场:安装,调试,培训服务,最大程度减少客户工作量,提高效率。
丰富通讯
支持200+通讯协议,包括OPC UA、Modbus、MQTT,以及西门子、AB、欧姆龙、三菱等
海量标签和控件
支持1万点数据标签、2000+现代控件,控件设计美观现代化
上手快速
组态软件简单易上手
功能丰富
支持趋势导出、警报、报表、配方、审计追踪、电子签名、用户管理等功能
数据库支持
支持对接MySQL、SQL Serve、PostgreSQL等关系型数据库
高扩展性
随时根据终端需求增加针对新设备的支持
