宏集案例 | 西门子能源选用ASPION G-Log 2冲击记录仪，揭秘高压开关设备运输背后的安全保障

西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

案例概况

客户：西门子能源

应用产品：宏集 ASPION G-Log 2 冲击记录仪

应用场景：监测空气绝缘高压开关设备的物流运输

一、前言

在运输机器、变压器、高压开关或组件等贵重设备时，撞击可能导致设备损坏甚至报废。为了客观监测和评估运输中的外部冲击，同时满足进出口法规和相关标准要求，终端用户对冲击记录仪的需求日益增加。

冲击记录仪结合了防撞标签和振动监测仪的优势，采用阈值设置避免记录无效数据。在合理的成本范围内，冲击记录仪能够满足绝大多数的运输监测需求。

二、合作背景

西门子能源业务覆盖全球 90 多个国家和地区，其气体绝缘开关设备（GIS）是行业领先产品，额定电压范围从 72.5 kV 到 550 kV。自 1968 年上市以来，西门子能源的开关设备已在全球各气候带地区成功运行超 42 万间隔年。

西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

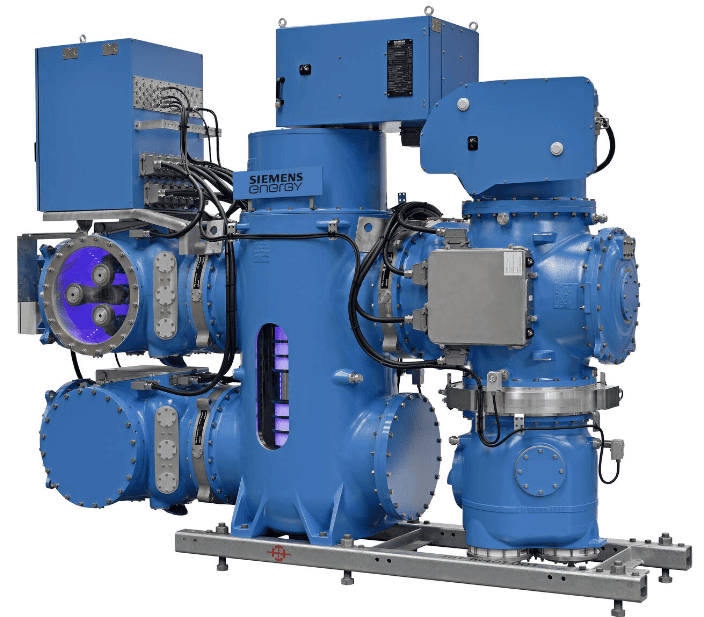

图1 西门子能源的高压开关设备

为确保运输过程中的产品安全，在比较了不同监测设备的性能与性价比后，西门子能源最终选择了宏集ASPION G-Log 2 冲击记录仪，用于监测其高压开关设备运输过程中的冲击情况。宏集ASPION G-Log 2 冲击记录仪被安装在设备结构及包装箱体上，实现对物流运输环节的全方位监控。

三、实际应用

01 可靠性评估

西门子能源使用某品牌的高精度振动监测仪与宏集ASPION G-Log 2冲击记录仪作振动对比测试，判断冲击记录仪是否能够胜任高压开关的运输监测工作。如图1所示，将某振动监测仪与宏集ASPION G-Log 2冲击记录仪安装至同样的货物位置上，使用摔落、摇晃和振动台模拟等方法产生相同冲击。随后读取两者测得的振动数据，直观对比两者性能差异。

西门子能源使用某品牌的高精度振动监测仪与宏集ASPION G-Log 2冲击记录仪作振动对比测试，判断冲击记录仪是否能够胜任高压开关的运输监测工作。如图1所示，将某振动监测仪与宏集ASPION G-Log 2冲击记录仪安装至同样的货物位置上，使用摔落、摇晃和振动台模拟等方法产生相同冲击。随后读取两者测得的振动数据，直观对比两者性能差异。

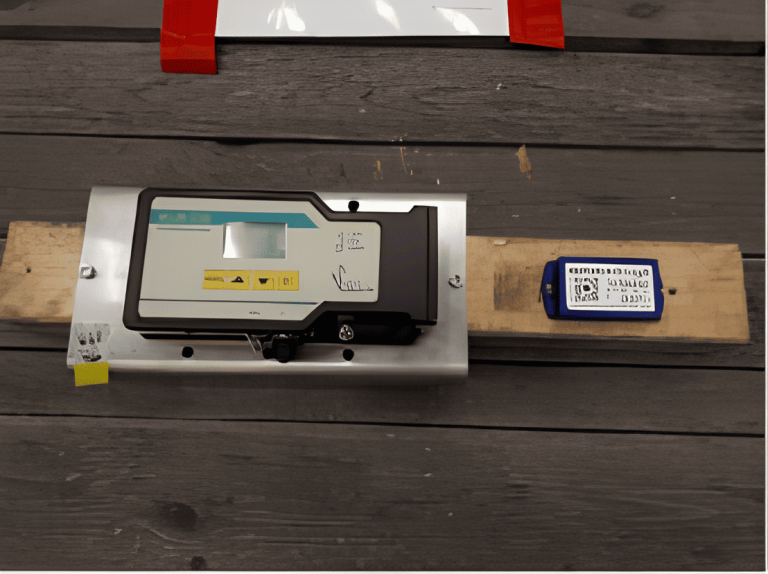

图2 高精度振动监测仪与G-Log 2冲击记录仪实物图

02 强大的冲击监控能力

从测试曲线（见图3(a)、(b)）可以看出，尽管两者采样点数略有差异，但在关键指标如冲击最大值和持续时间上表现一致，两者具有相同的变化趋势，并且具有相同的最大/最小振幅。这表明宏集ASPION G-Log 2 能提供接近高精度振动监测仪的性能，同时显著降低成本。

西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。
图3 (a)某品牌高精度振动检测仪的振动测量曲线
西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。
图3 (b)宏集ASPION G-Log 2冲击记录仪冲击测量曲线

03 便捷的安装要求

高压开关设备对记录仪的尺寸和安装便捷性有严格要求。传统振动监测仪由于体积和重量较大，通常需要定制安装方案，且由于大体积的振动监测仪容易受到外界环境的作用，难以直接安装在包装木箱外部（见图 4）。

西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

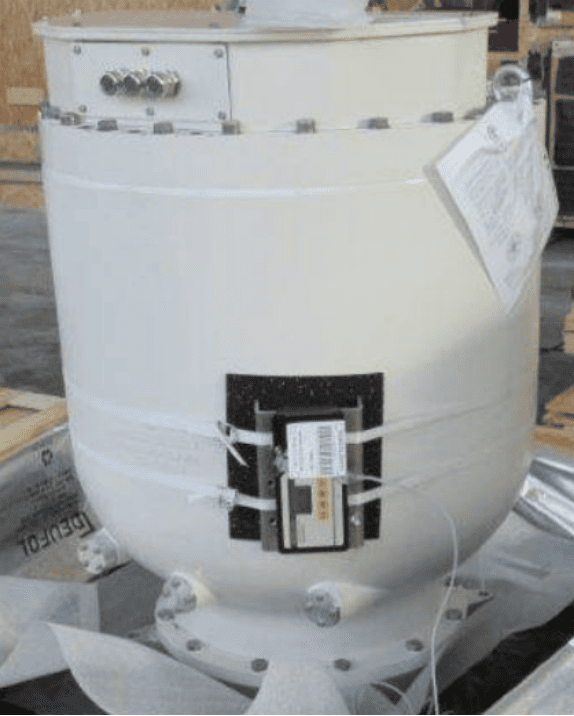

图4 高精度振动检测仪定制的安装方案实物图

相比之下，宏集ASPION G-Log 2 以轻巧的设计支持扎带、螺丝及磁吸等多种固定方式，轻松安装在设备表面，避免意外脱落；且具备防尘防水功能，即便在木箱外部安装也能确保稳定性和安全性。

西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

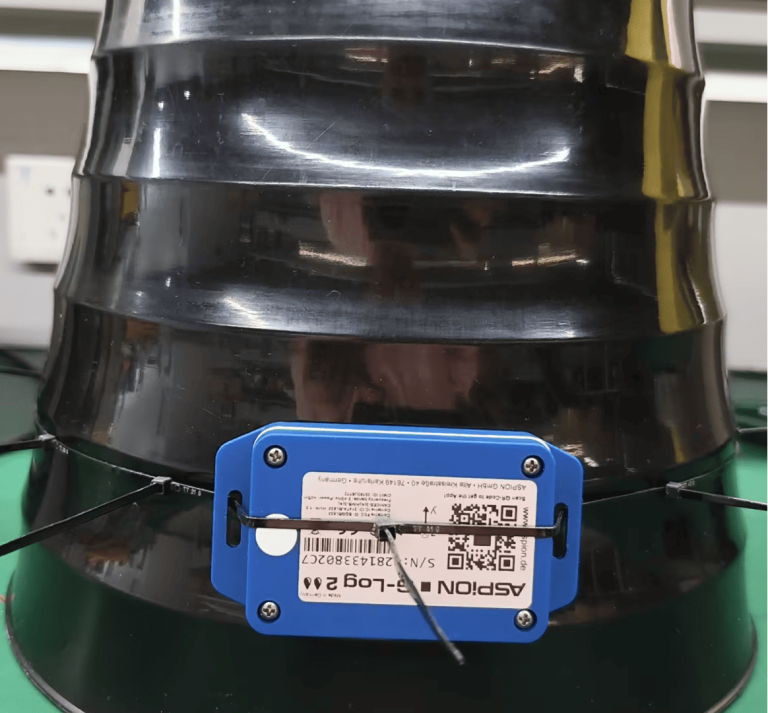

图5 (a)扎带安装
西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

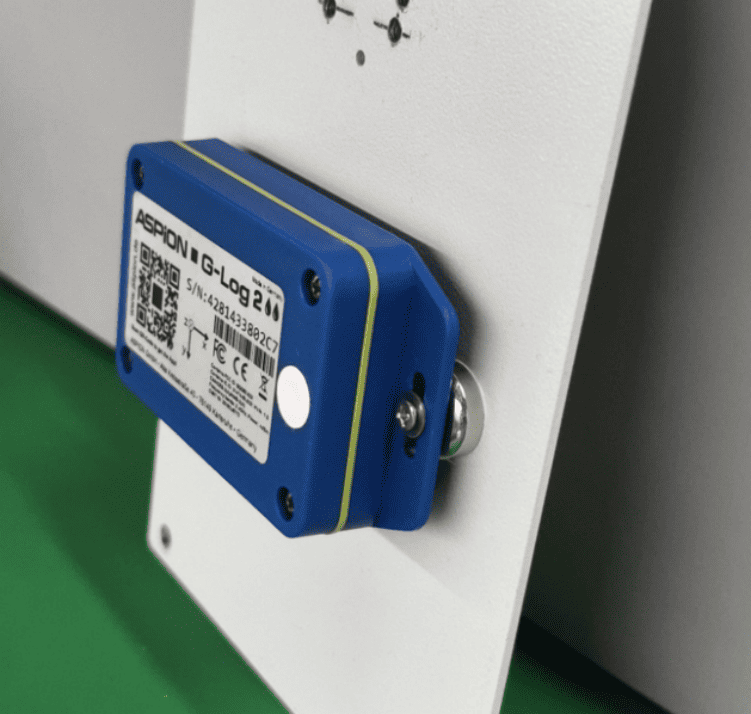

图5 (b)磁吸安装
西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

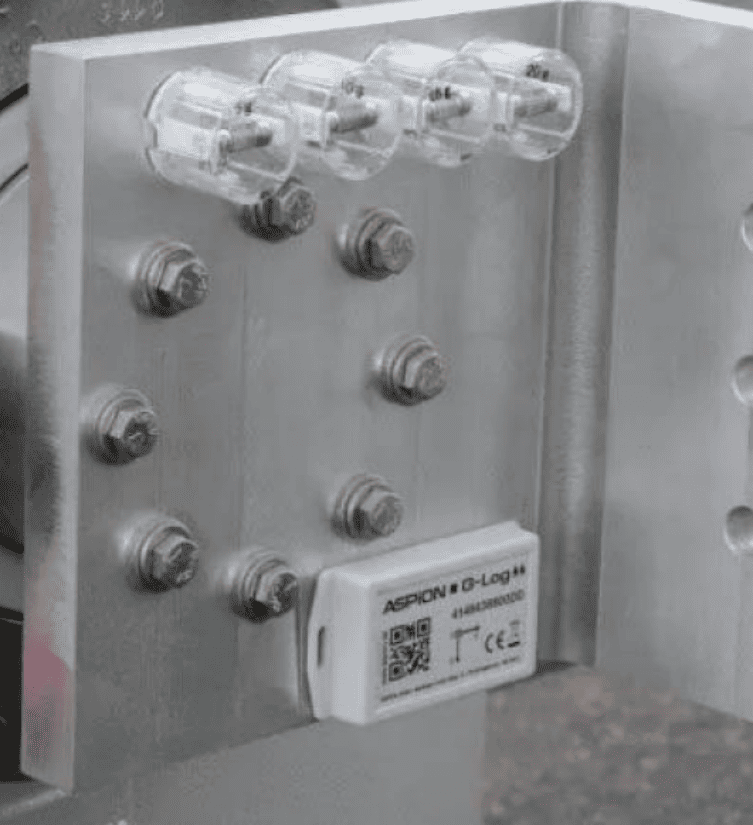

图5 (c)螺丝安装
西门子能源采用宏集 G-Log2 冲击记录仪监测高压开关设备运输，全方位保障设备安全。该记录仪性能可靠、安装便捷、成本更低，并符合国际运输标准。

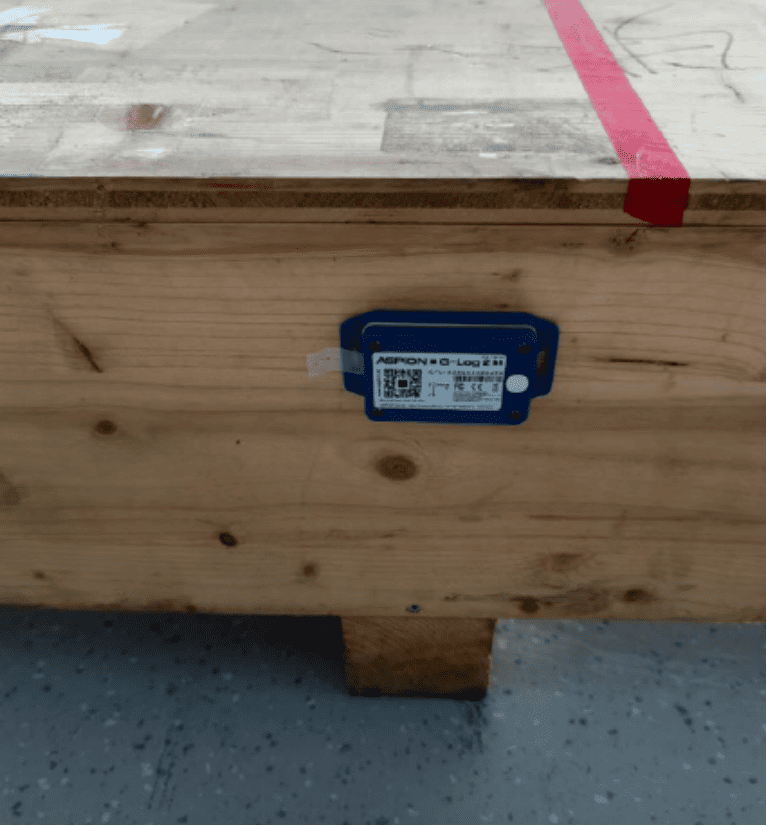

图5 (d)粘贴安装

四、案例总结

在高压电能源行业中，西门子能源的高压开关产品广泛应用于全球市场，其德国柏林和中国上海的生产商均采用了宏集ASPION G-Log 2 冲击记录仪监测设备物流运输过程。

宏集ASPION G-Log 2 在性能接近高精度振动监测仪的同时，提供了成本更低的解决方案。除了常规的加速度检测外，宏集ASPION G-Log 2还支持 IEC 60721-3-2 运输标准判定（类别 2M4 / 2M5 / 2M6）以及温湿度监测。这帮助西门子能源快速确认运输是否符合国际标准，并有效保障高压开关设备的运输安全。
