案例概况
客户:英国铁路网运营商Network Rail
合作伙伴:Telent Technology Services Ltd
应用:实现对铁路牵引电网的高效管理与精准控制
应用产品:宏集Panorama E2 SCADA系统
一、应用背景
英国铁路网运营商Network Rail计划部署一套新的SCADA电气控制系统,以实现对牵引电网的高效管理和控制。该牵引电力集中管理系统包括电气化系统的电源管理,并连接到1,200多个远程分站,需满足其整个使用寿命期间的所有当前和未来的电气化SCADA需求。
宏集Panorama认证集成商Telent使用宏集的Panorama E2平台在伦敦雷恩斯公园成功调试了一套新的SCADA电气控制系统,满足了Network Rail的需求。
注:牵引动力集中管理系统是一种用于铁路行业的综合管理平台,专门设计用于集中监控和管理牵引动力的各个方面。其主要功能包括:实时监控、数据采集与分析、远程控制、故障预警与诊断、调度优化、系统集成等。
二、宏集解决方案
(一)客户诉求
Telent是一家领先的技术公司,专门从事英国关键数字基础设施的设计、构建、支持和管理,拥有数十年的关键任务通信和技术经验。
在此次项目中,英国铁路网运营商Network Rail计划将13个电气控制室的16个电气控制系统迁移到牵引动力集中管理SCADA系统上,并部署服务器和工作站以满足每条线路的需求。该项目由Telent、软件开发商Ematics、Codra(软件平台/驱动程序)、B Squared Controls(配置)、iOCO(软件测试)和iSource(调试资源)组成的团队负责,对大多数核心牵引电力集中管理系统设备进行了淘汰和升级。
(二)宏集方案

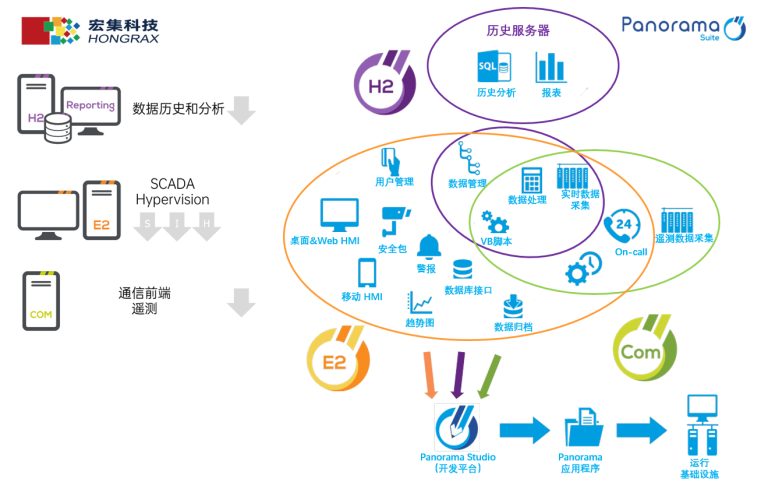

牵引动力集中管理系统的核心是宏集Panorama SCADA。Panorama SCADA功能强大、丰富,能够实现生产控制与跟踪,并优化运营性能,是创建定制应用的理想选择。
作为一种可扩展的SCADA解决方案,宏集Panorama既可以用于小型应用程序(大约100个变量),也可以部署在大型应用程序(数百万个变量)上。
![](https://www.hongrax.com/wp-content/uploads/2024/06/6.25-2-768x496.png)
在牵引动力集中管理系统中宏集Panorama SCADA发挥的优势:

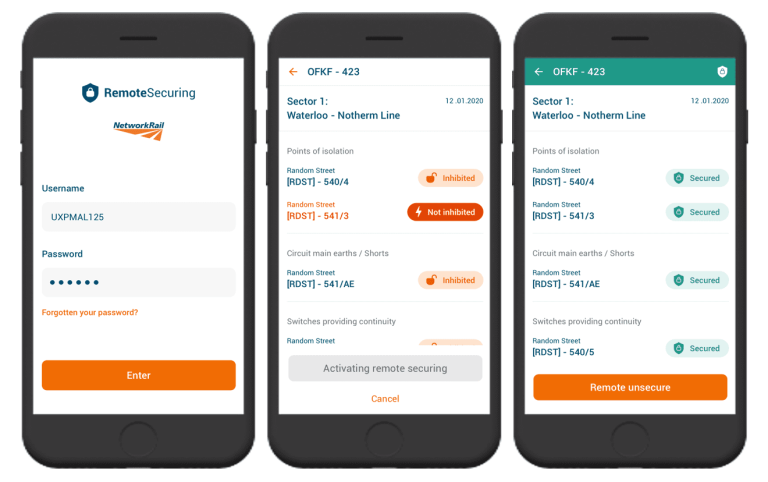

(1)远程安全保障
宏集Panorama提供一款专为提升轨道进入安全性而设计的移动应用程序,通过实时监控和警报功能,确保工作人员和设备的安全。
![](https://www.hongrax.com/wp-content/uploads/2024/06/6.25-3-768x482.png)
(2)开发DNP3驱动程序
宏集Panorama SCADA支持开发数据驱动程序,所开发的DNP3驱动程序能够与多种设备兼容,包括新设备和老旧设备,确保在混合环境中仍能高效工作。
用于远程安全保障和DNP3驱动程序的开发标准已通过评估,宏集Panorama SCADA经认证机构验证,符合SIL-2(高完整性安全级别)标准。

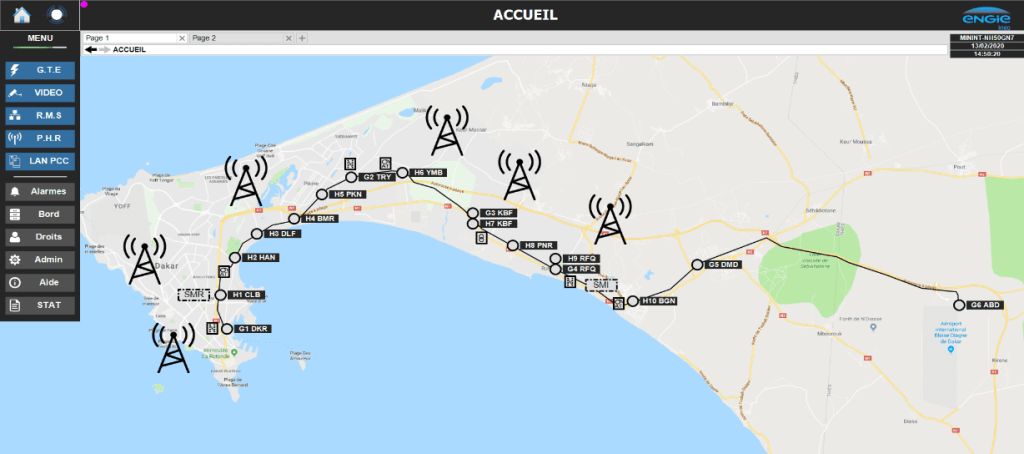

(3)支持地图视图
宏集Panorama提供一个高性能、符合人体工程学的用户界面组件,类似于谷歌地图,可用于控制整个电力网络和现场设备。
![](https://www.hongrax.com/wp-content/uploads/2024/06/6.25-4-1024x454.png)
三、案例总结
由于成功在伦敦雷恩斯公园安装了基于宏集Panorama SCADA的牵引动力管理系统,英国铁路网运营商Network Rail将大幅改善其监测和控制牵引电网的方式。
Telent铁路工程总监表示:“这一里程碑凸显了我们对网络铁路基础设施及合作努力的深刻理解。我们期待着探索网络铁路的新功能,以紧跟新兴技术的发展步伐。下一个部署地点是坎特伯雷、塞尔赫斯特和拉格比,基于宏集Panorama SCADA的牵引动力管理系统将于2024年圣诞节投入使用!
欢迎联系宏集,了解更多Panorama SCADA方案
