虹科工业树莓派与水处理设备
技术背景：
比利时的Ekopak公司开发定制水处理设备。该公司在世界各地用标准集装箱运输工业生产用水净化系统。这些集装箱内包含反渗透或超滤单元等，可以为蒸汽，啤酒厂等输送生成用水。它们主要用于为食品，医疗，纺织和工业工厂供水。输入的水主要来自附近的河流。
解决方案：

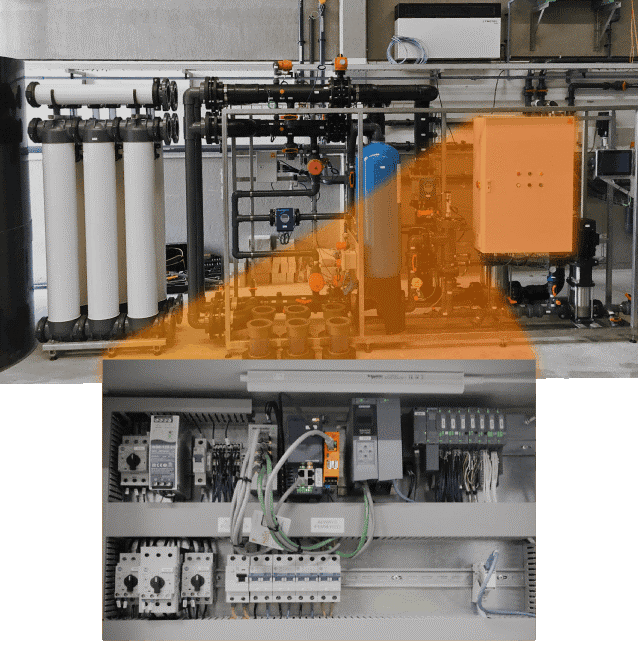

水处理设备由Siemens S7-1200 / 1500 PLC控制，通过RevPi Core 3+模块将重要数据从系统中传输到云端。Factry是一家比利时软件公司，它在其OPC-UA collector上预装了RevPi Core 3+ 8GB / 16GB模块，并将其发送给Ekopak公司。然后，在生产用水净化系统调试期间，Ekopak将控制盒中的RevPi接入系统并接好电源。该单元已预先配置为与Factry的云后端联系并请求其配置。RevPis每秒可收集多达500个标签/测量值，并通过4G连接将其传输到Factry的云设施中。
一旦有了数据，Ekopak就可以通过Grafana仪表盘获得有关其流程的新信息。它可以用于监视，警报和解决问题。
本文使用的模块：
对于所有需要大量性能和存储的用户，具有快速Raspberry Pi计算模块3+的RevPi Core 3+模块绝对是正确的选择。Broadcom的4核处理器具有足够的计算能力来处理复杂的任务。RevPi Core 3+可提供8、16和32 GB eMMC存储。RevPi Core 3+的标准操作系统是带有RT补丁的Raspbian的定制版本。
处理器 | 博通BCM2837B0 |
核心数 | 4 |
时钟频率 | 1.2 GHz |
内存 | 1 GB |
eMMC闪存 | 8-32 GB |
RevPi Core 3+使用了最先进的高效DC-DC转换器（总体效率大于80％），从而可以有效减少发热。模块不仅可以在20.4 V至28.8 V标准化的电源电压范围运行，也可以在10.2 V输入电压下运行，这意味着您甚至可以使用汽车电池或太阳能电池板作为电源。先进的保护电路可确保即使在输入电源线上受到大量电磁干扰的情况下，模块也能连续运行（前提是正确连接了功能性接地）。
像Raspberry Pi一样，RevPi Core 3+也配备了通用接口：
- 1个RJ45以太网插座
- 2个USB 2.0插座
- 1个Micro HDMI插座
- 1个Micro USB 2.0插槽
- 2 个PiBridge（用于RevPi模块扩展）
RevPi Core 3+模块可以适应恶劣的工业环境：
- 电源：12-24 VDC -15％/ +20％，10W
- 工作温度：-40°C至55°C
- ESD保护：符合EN 61131-2和IEC 61000-6-2的4 kV / 8 kV
- 浪涌/冲击测试：根据EN 61131-2和IEC 61000-6-2进行
- EMI测试：根据EN 61131-2和IEC 61000-6-2
- UL认证（UL文件编号E494534）
