Solution Background
方案背景
随着科技的不断进步,越来越多的企业开始认识到智能化生产的重要性。智能化生产可以提高生产效率、降低成本、提升产品质量,从而更好地适应市场需求的变化。然而,许多大型企业拥有多个生产站点,这些站点可能分布在不同的地理位置甚至不同的国家,这种多站点的生产模式给企业管理带来了挑战,需要实现跨站点的协同和统一管理。
在这一背景下,宏集一站式控制箱解决方案应运而生。该解决方案将边缘控制器、HMI、多类型监控继电器和性能传感器集成到一个控制箱内,实现边缘的数据采集与处理。同时,控制箱与中央监控平台进行对接,实现数据的转发,使企业能够更好地了解各个站点的生产状况,协调资源分配,提高生产效率。
Solution Introduction
方案简介
宏集一站式控制箱解决方案适应现场需求,通过集成传感器、HMI、边缘控制器和SCADA 系统,提供了一站式的解决方案,使得客户能够满足多站点控制的需求,实现了对生产过程的全面监控和管理
集中管理和监控
边缘控制箱可以集中管理和监控单个/多个站点或设备
数据处理和分析
可以用于本地处理和分析数据,对于需要实时响应或对数据进行即时处理的应用非常重要,例如工业控制或物联网应用
网络连接
可以与多个站点或设备进行通信,实现不同站点之间的数据交换和通信,实现信息共享和协同工作
安全性和稳定性
实施安全措施和稳定性保障,有效保护系统免受网络攻击或故障的影响,通过访问控制、数据加密和安全升级等功能,提高系统的安全性和可靠
Solution Architecture
方案架构

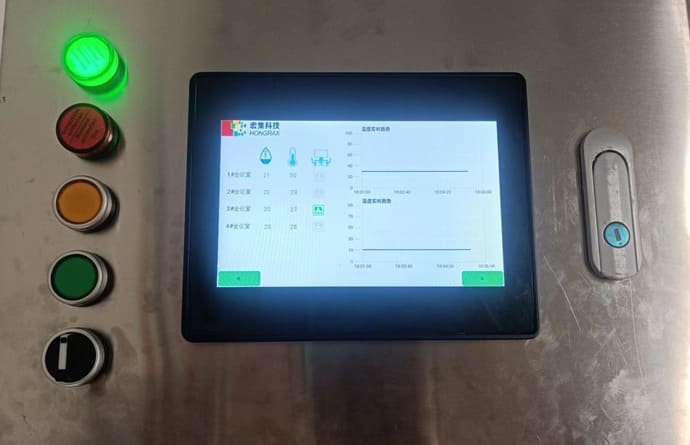

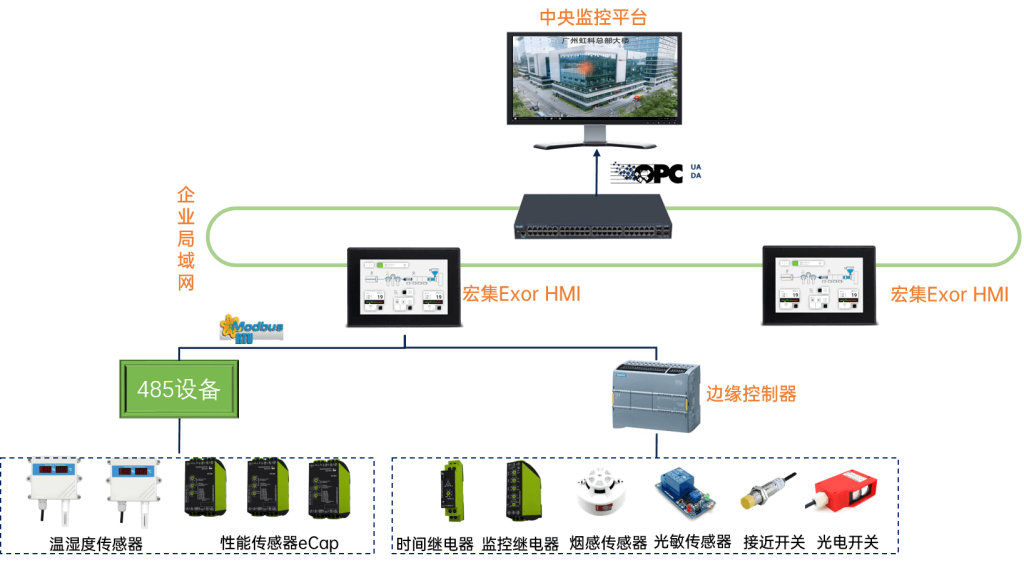

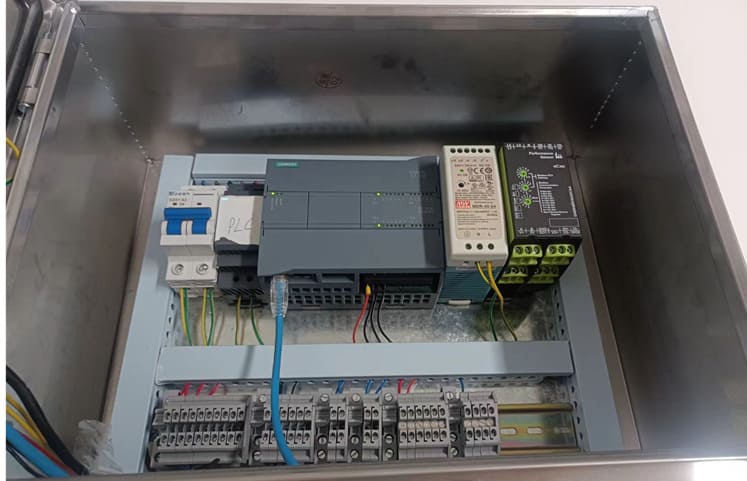

宏集一站式控制箱解决方案系统架构和控制箱实体如下所示:
![](https://www.hongrax.com/wp-content/uploads/2024/05/box-1024x563.png)
![](https://www.hongrax.com/wp-content/uploads/2024/05/box1.jpg)
![](https://www.hongrax.com/wp-content/uploads/2024/05/box2-e1716951703712.jpg)
Solution Composition
方案组成
宏集一站式控制箱解决方案主要由四部分组成,分别是宏集物联网HMI、宏集性能传感器、宏集监控继电器、边缘控制器和其他控制箱配件

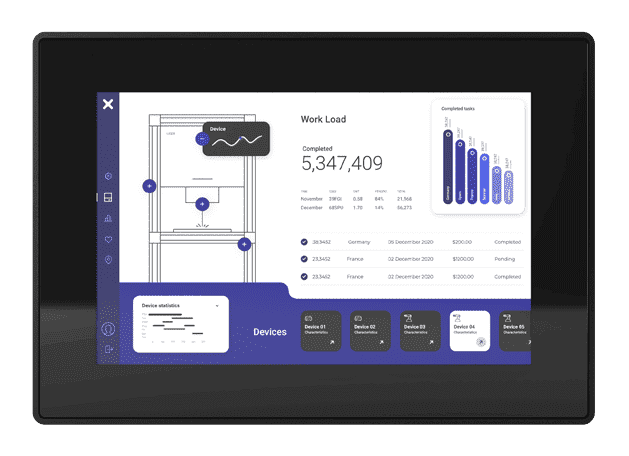

宏集物联网HMI
- 优秀的用户体验,极佳的上手速度,减少项目的开发时间;
- 支持200+通讯协议,解决现场设备通讯协议类型多且杂的问题;
- 支持JavaScript脚本编写,实现边缘端的数据处理和分析;
- 内置百种便捷宏指令,方便用户快速调用,实现定制化功能;
- 提供SCADA级别的控件库和可视化功能库,实现边缘端的数据可视化;
- 内置Web/VNC/SSH等服务器,用户通过Web浏览器、VNC客户端等工具即可实现边缘端的远程监控,大大提高现场人员的工作效率;
- 内置CODESYS PLC运行环境,可作为PLC+HMI一体机使用,实现现场设备的逻辑控制。
![](https://www.hongrax.com/wp-content/uploads/2024/05/ex210_comp_nom.png)
![](https://www.hongrax.com/wp-content/uploads/2023/11/eCap-web.png)
- 高性能:高采样分辨率:24位;高采样率:9800个样点/秒;非常高的灵敏度:1/100000全测量范围;精度极高:高达0.01%;
- 附加监控和切换功能:数字输入,用于本地集成附加控件或接口;两个数字输出,用于设备本地激活,例如驱动器或保护继电器。
- 简单的设置:通过螺丝刀调节拨盘设置Modbus参数,可以通过Modbus RTU进行固件更新。
定制化:实现自定义功能,选择需要展示的数据。 - 配合PLC来使用,支持作为Modbus主站,这样可以与工业现场中的控制器相结合,集成到工控系统中;
- 可以配合支持物联网的模块,实现数据上云,由此可以在任何地方均可以随时随地观察现场设备数据,比如PC端,移动端,还可以基于各种云平台进行二次开发,实现私有的能源管理系统。

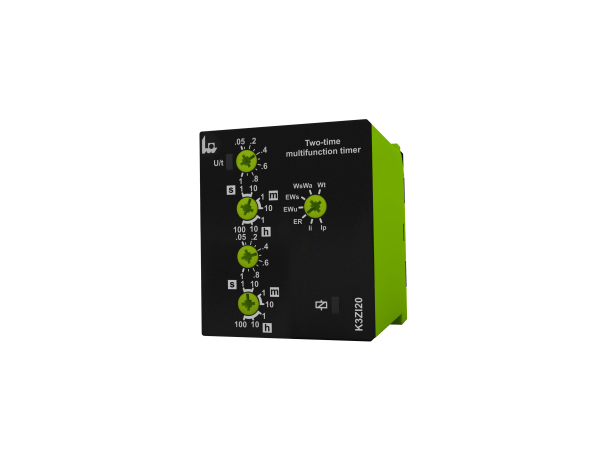

宏集Tele监控继电器
- 多达17种功能:欠压、过压、缺相或者相序故障、给定阈值范围、温度监控、短路监控、零电压锁定;
- 区分单功能和多功能,可自定义选择
- 区分常开触点和常闭触点,单触点和双触点多种型号可选
- 部分型号具备启动抑制和关闭延迟时间设定
![](https://www.hongrax.com/wp-content/uploads/2023/11/Serie-Kappa_de_600.png)
Solution Core Value Points
为什么采用宏集方案?
200+协议驱动库
包括OPC UA、Modbus、MQTT、TCP、UDP、自由串口、DNP3、BACnet、EtherNet/IP、Profinet、EtherCAT、CANopen以及西门子、三菱、倍福、欧姆龙、施耐德、AB、GE、台达、基恩士、力士乐、艾默生等主流PLC协议
边缘端数据可视化
预置2000+现代风格控件库和SCADA级别的可视化功能库,创建直观、个性化的可视化界面,满足不同应用场景下的可视化需求;内置Web/VNC服务器,用户通过Web浏览器等工具即可远程访问可视化界面,实现边缘端的远程监控
边缘端数据处理和分析
支持编写JavaScript脚本,实现设备OEE/KPI分析、设备故障统计等用户定制化功能,提取设备关键数据,减小中央监控平台的算力负载
多站点采集
边缘控制箱实现多站点数据采集,部署简单方便,与中央监控平台能够快速实现对接
实时能耗监控
能够通过性能监控继电器直接在边缘端获取到电能消耗情况及设备故障情况,同时具备数据进一步转发的功能
本地控制
在某些情况下,边缘控制箱还可以执行本地控制功能,即使在与中心监控平台断开连接的情况下,仍然可以继续运行和控制相关设备或过程
Solution Advantages
采用本方案,您可以获得
降低成本
采用宏集物联网HMI解决方案,性价比高,容易上手,进而降低整个多站点SCADA解决方案的成本
实时性和可靠性
有效减小中央SCADA服务器的负载压力,降低了数据传输延迟和网络带宽要求,提高了系统的实时性和可靠性
避免复购
一次授权,所有协议驱动免费使用,避免由于企业产线扩展或升级,原有的协议包/数据包不足以支撑现有设备产品而带来的产品复购风险,以及由于企业规划需要提前预留足够的协议/数据点位导致的成本浪费风险
技术支持
赠送一年线上技术支持服务,提高企业工程师的上手速度和熟练度,减少项目开发时间
Application Cases
应用案例

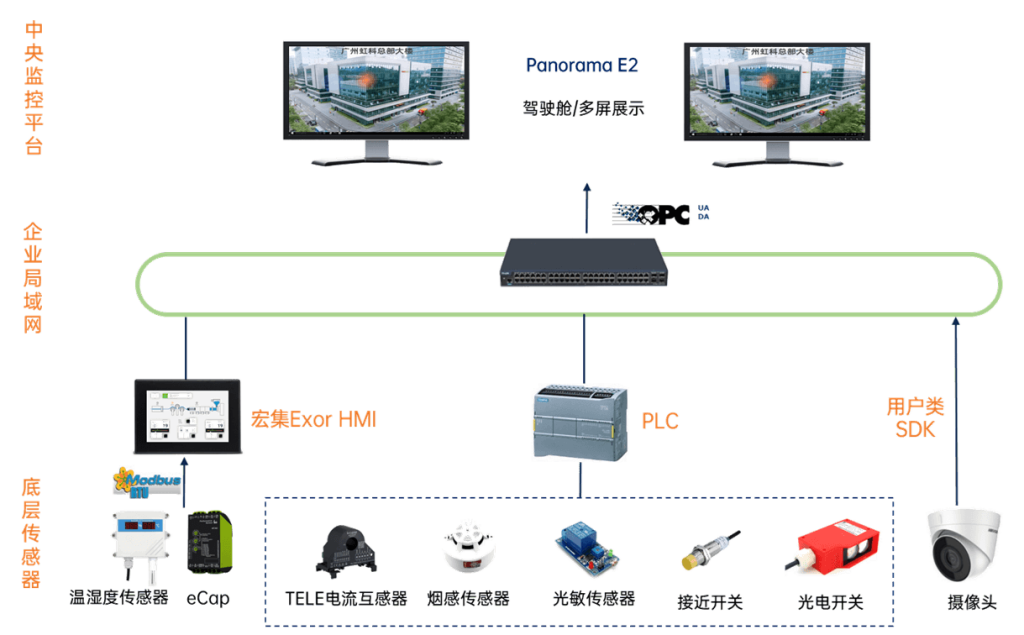

广州虹科智能楼宇项目
![](https://www.hongrax.com/wp-content/uploads/2024/05/gzbms-1024x635.png)
![](https://www.hongrax.com/wp-content/uploads/2024/05/center.jpg)

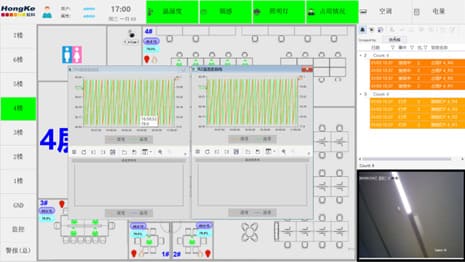

中央监控平台
![](https://www.hongrax.com/wp-content/uploads/2024/05/edge.jpg)

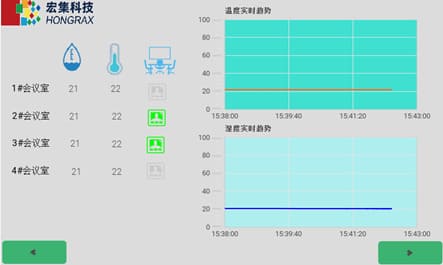

边缘控制箱
FAQ
安心售前售后 全流程高质量服务
赠送一年线上技术支持服务,提高企业工程师的上手速度和熟练度,减少项目开发时间。
提供详细的功能操作指南和帮助文档,和边缘控制器应用操作指南,减少项目开发时间
- 提供丰富的现代化标准控件库和宏集自建控件库
- 免费的脚本模板文件,快速开发用户定制化功能
- 免费的软件升级,提供最新的用户体验和功能支持
- 边缘控制箱制作资源库,可快速进行选型
