一、概述
近年来,工业自动化领域对智能机器人运动控制系统的需求不断增长。
常见的工业机器人运动控制方式有两种:一种是基于工控机和控制卡,功能强大但复杂、布线多、兼容性差;另一种是基于软PLC,使用个人计算机或嵌入式控制器,具有开放的体系结构、便于开发和维护,支持多种编程语言,不受技术垄断限制。
宏集的MC系列控制器,结合了先进的CODESYS软PLC编程环境,为用户带来了无与伦比的优势和灵活性。
二、控制系统方案设计
宏集机器人控制系统采用一主多从的控制模式,主站采用宏集MC-Prime控制器,从站采用带EtherCAT接口的伺服驱动器,主站和从站之间采用工业以太网EtherCAT进行数据通讯。

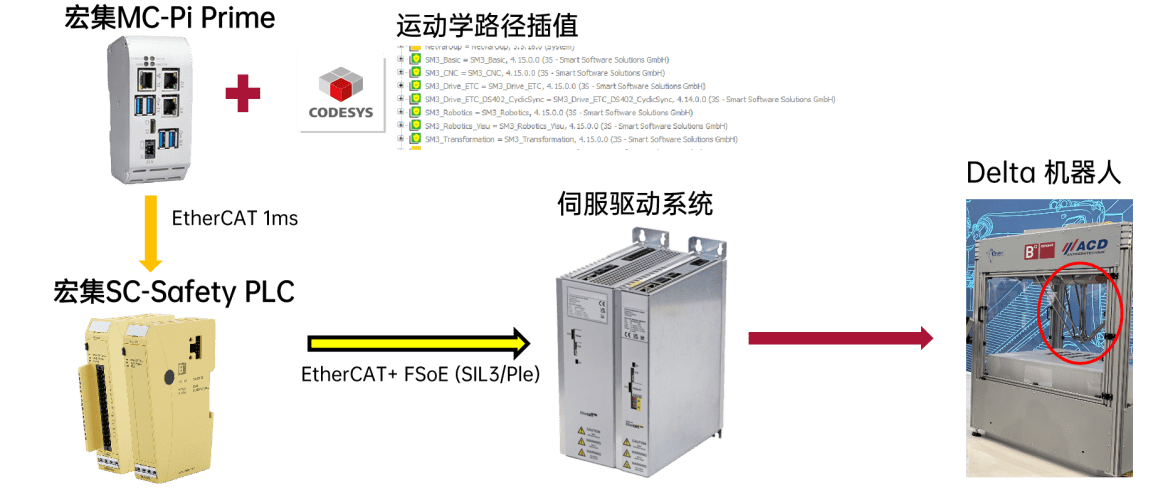

软件开发平台在PC端采用CODESYS编程环境,支持基于IEC-61131-3的6种标准编程语言(梯形图,结构化文本,顺序功能图等),编译通过后固化到工控机上,直接发送指令控制机器人的运动。机器人控制系统模型如下图所示.
三、方案优势
(一)支持多轴控制和丰富的运动算法

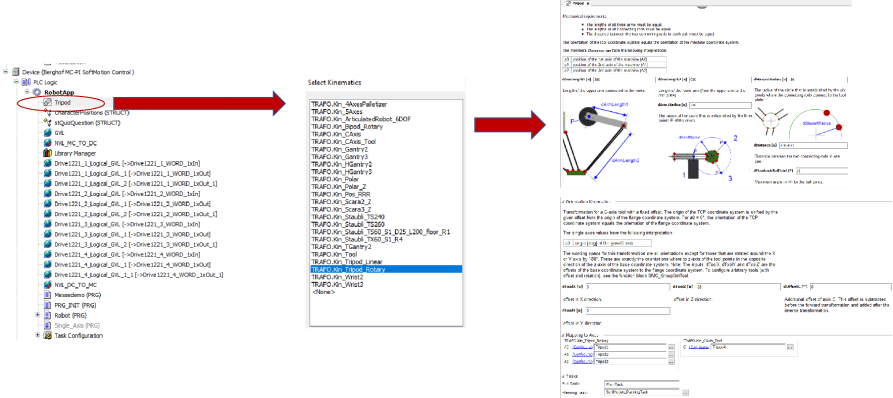

宏集MC-Prime控制器基于CODESYS平台进行开发,通过图形化编程界面和丰富的函数库使得编程变得简单而直观。例如,在Delta机器人控制过程中,可以将将三足机器人整体视为一个运动轴组,通过综合控制机器人的各个关节和动作,实现机器人的整体运动和姿态调整。
![](https://www.hongrax.com/wp-content/uploads/2024/05/5.21-6.png)
宏集MC-Prime控制器集成了CODESYS SoftMotion库的功能,为CNC和机器人控制带来了显著优势:
✔ 完整的CNC编程支持
宏集MC-Prime控制器结合CODESYS提供的符合DIN66025标准的3D CNC编辑器和G代码编程支持。这使得宏集MC控制器能够在IEC61131-3标准的上位编程环境中实现复杂的CNC控制,简化了CNC编程流程并提高了效率。
✔ 内置的CNC功能库
宏集MC-Prime控制器内置了所有必要的CNC POU库,包括几何数据处理、插补和运动学变换等。这些库使MC控制器成为一个强大的CNC控制平台,能够灵活应对不同的CNC应用需求。
✔ 软件集成机器人控制
通过CODESYS SoftMotion Robotics库,宏集MC-Prime控制器支持轴组的运动学模型设置和机器人路径规划。它还支持PLCopen Part4标准功能块,提供了集成的机器人模型,包括各种龙门机器人、三足机器人和SCARA机器人等。
工程师可以通过调用SoftMotion运动库中的功能块,轻松地实现复杂的运动控制算法和逻辑,加快开发周期,提高生产效率。
(二)高性能实时控制
宏集MC系列控制器配备先进的多核处理器和实时操作系统,可以实现微秒级实时性和毫秒级的运动控制响应。这意味着用户可以实现高精度、高速度的机器人运动,确保生产过程的稳定性和效率。

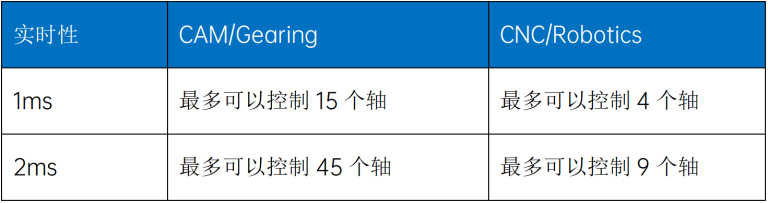

宏集MC系列控制器进行多轴控制的轴数和实时性如下:
![](https://www.hongrax.com/wp-content/uploads/2024/05/5.21-7-768x203.png)
(三)高安全性,SIL3, PLe安全等级

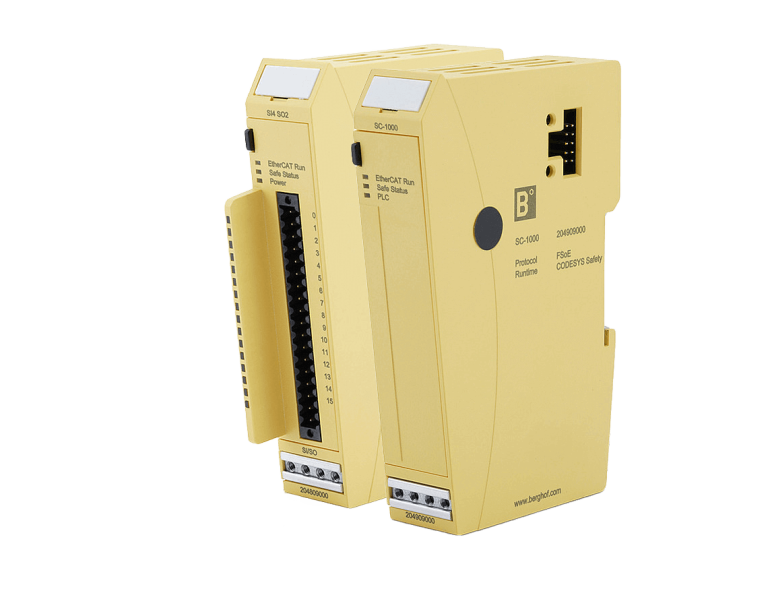

宏集SC安全控制器可以有效地监测和控制机器人运动过程中的安全风险,通过实时监测机器人位置、速度和周围环境,及时检测潜在的碰撞或危险情况。例如,通过安装安全传感器(如光栅、激光扫描器、安全摄像头等),安全控制器能够检测到人员进入危险区域,并及时停止机器人的运动,从而保护操作员的安全。
![](https://www.hongrax.com/wp-content/uploads/2024/05/SC-768x591.png)
在工业生产中,机器人安全是一个重要的法规和标准要求。通过集成宏集SC安全控制器,可以使机器人系统满足高度严格的安全完整性要求(SIL 3)和机械安全性能要求(PL e),这种级别适用于对安全性能和机械可靠性要求都非常高的应用场景,可以帮助企业遵守相关的安全法规和标准,降低潜在的法律风险和责任。
SIL 分为 SIL 1 到 SIL 4,SIL 数字越高,表示系统在减少危险发生和控制风险方面的性能要求越严格;PL 分为 PL a 到 PL e,PL 级别越高,表示系统在执行安全功能时的性能要求越高。
四、总结
宏集MC系列控制器结合CODESYS编程环境和宏集SC安全控制器,为用户提供了全方位的智能机器人运动控制解决方案。这种集成提升了生产线灵活性和响应能力,简化了系统集成和维护。CODESYS开放架构和丰富函数库为宏集MC控制器提供定制和扩展能力,助力企业应对快速变化的生产需求,提高生产效率和可靠性。
欢迎联系宏集,了解更多机器人控制方案
