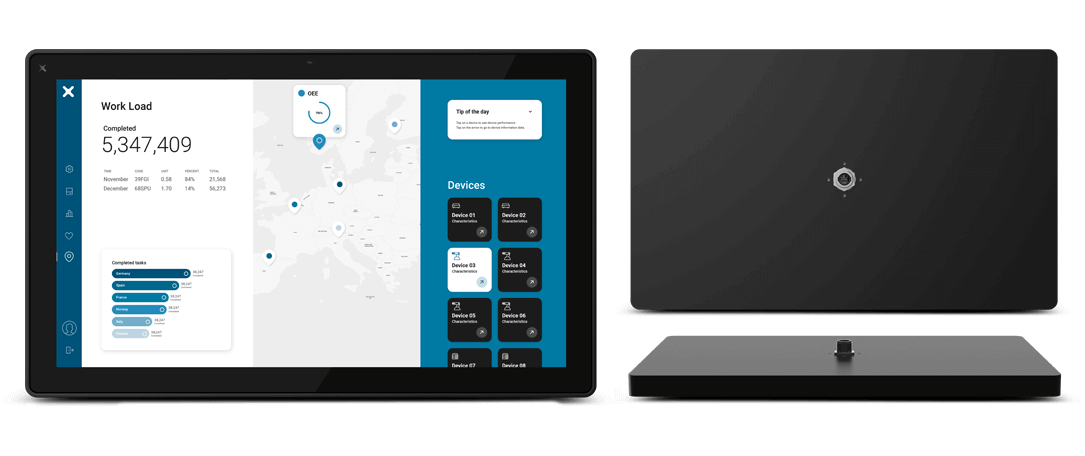

JSmart 721

宏集JSmart 721是一款功能强大的21″智能HMI,配有四核CPU、1600万色彩PCAP 多点触控触摸屏。

当将操作员终端放置在具有各种专用HMI支撑臂系统的机器上时,宏集JSmart 721具有IP67防护等级的全封闭面板显示出决定性的优势。21″HMI 的规模允许在SCADA监控级别使用。添加Wi-Fi就相当于第二个以太网端口。

该HMI专为工业关键区域以及主题公园、电动汽车安装等非常规现场安装而设计。

概述

宏集JSmart 721是一款适用于关键区域现场安装的 PoE HMI。

高分辨率21″显示屏,配备多点触控PCAP触摸屏,前端坚固耐用;触摸屏/显示屏粘合,实现超高的光学性能。

以太网供电(PoE),使用标准CAT5接线实现最简单的连接。Wi-Fi 接口增强了设备集成度。

使用专用连接器实现全面的IP67保护,从安装臂到简单的M22孔,实现最大的安装灵活性。

内置全套环境和运动传感器,使该设备成为工业4.0应用中IIOT边缘设备的理想选择。

宏集JSmart系列HMI已针对用作JMobile HMI设备进行了优化。

主要特征

清晰屏幕

21" 显示屏,分辨率1920x1080像素

绚丽显示

16M 色彩,可调光背光板

灵敏触摸

电容式触摸屏,多点触控

操作系统

Linux RT

高效连接

支持10/100 以太网端口

拓展集成

支持Wif-Fi连接

坚固耐用

全面的IP67防护

简易安装

非常适合安装臂安装

软件平台

带有OPC UA服务器和客户端的JMobile Runtime

集成CODESYS

集成CODESYS V3 PLC Runtime,可作为PLC使用

开源支持

Linux应用程序的开放平台

内置传感器

包括温度和加速度传感器

配件

支架 | 多用途附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

支架 | 管附件

距离管50mm,管接头48mm,包含所有垫圈和螺丝,防护等级IP67

支架 | 墙壁附件

距离墙壁50mm,包含所有垫圈和螺丝,防护等级IP67

电缆 | 90°PoE

JSmart系列HMI PoE 和 USB 电缆

电缆 | 以太网PoE

JSmart系列HMI PoE 和以太网电缆

电缆 | PoE/USB

JSmart系列HMI PoE 和以太网/USB电缆

电缆 | PoE供电器

JSmart系列HMI PoE 电缆

PoE供电器 | DIN导轨安装

适用于JSmart系列HMI的坚固型PoE供电器

PoE供电器 | 面板安装

适用于JSmart系列HMI的坚固型PoE供电器

支架 | 用于适配器支架的VESA

用于将JSmart系列安装到VESA支架的附近

拧紧工具

一款智能工具,用于精确、轻松地拧紧或松开JSmart电缆

应用方式

管安装

墙壁安装

多用途安装

技术参数

系统资源
  • 显示 – 颜色:21.5″ TFT – 16M
  • 分辨率:1920×1080
  • 亮度:400 cd/㎡
  • 调光:可至0%
  • 触摸屏:投射电容式 – 多点触控
  • 中央处理器:32 位 RISC 双核 – 800 MHz
  • 操作系统:Linux RT
  • 闪存:8GB
  • 内存:2GB
  • FRAM:64KB
  • RTC时钟、RTC备用电池、蜂鸣器
接口
  • 以太网端口:10/100 以太网PoE
  • USB端口:1(Host V2.0, max. 500 mA,可使用特殊电缆)
  • LED:1RGB
  • 传感器:温度传感器,三轴加速度计
  • Wi-Fi:IEEE 802.11a/b/g
耗能
  • 电源:IEEE 802.3bt 4PPoE
  • 耗能:最大 35 W
  • 电池:有(可充电)
工作环境
  • 工作温度:-20° 至 +55 °C(垂直安装)
  • 储存温度:-30°C 至 +80°C
  • 工作/存储湿度:5-85% 相对湿度,无冷凝
  • 防护等级:IP67(需要适当的附件和电缆) – 类型:1、12、4x
尺寸和重量
  • 面板:长x高-534.1×325.6 mm(21.02x 12.81 “)
  • 深度:D+T+T-26.5 mm(1.04 “)
  • 重量:6.0 kg
认证
  • CE:Radio Equipment Directive 2014/53/EU (RED)
  • UL:cULus:UL61010-1 / UL61010-2-201
  • UL:cULus——Class 1 Div 2
  • DNV-GL
  • RCM
