虹科干货 | 带你玩转虹科HMI中的表格控件！
在实际应用中， 用户常常使用HMI来采集设备数据并进行数据可视化，进而直观地查看设备状态，保证企业的正常生产。除了曲线、模拟仪表、散点图、柱状图、文本等可视化方式外，表格也常常被用来展示数据。
今天小编就详细地给大家介绍虹科HMI中的表格控件。
一、效果展示

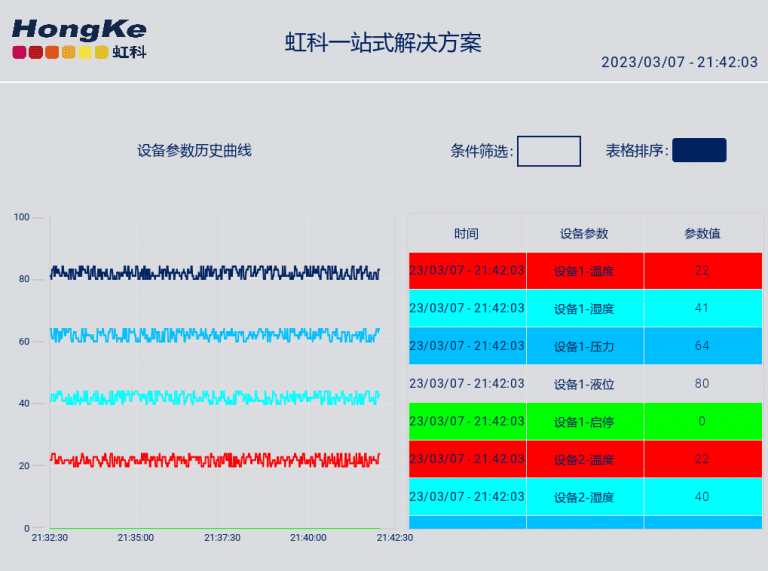

如下是基于某用户的数据可视化需求，采用虹科HMI中的表格控件展示设备1~5的关键参数（温度/湿度/压力/液位/启停状态），并结合趋势控件展示设备参数的历史曲线。
表格中不同参数的背景颜色也可以自由设定，更加直观地展示设备参数。而且，用户可以基于设备名称、参数名称或者设备序号对设备参数进行筛选和排序。

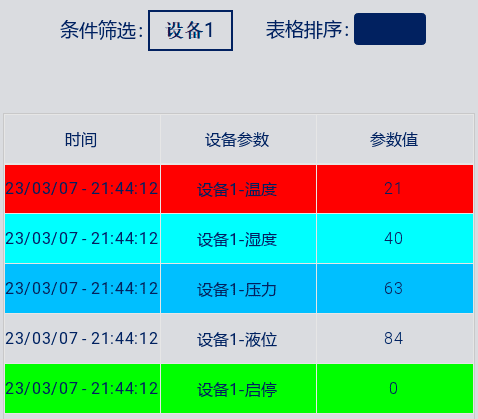

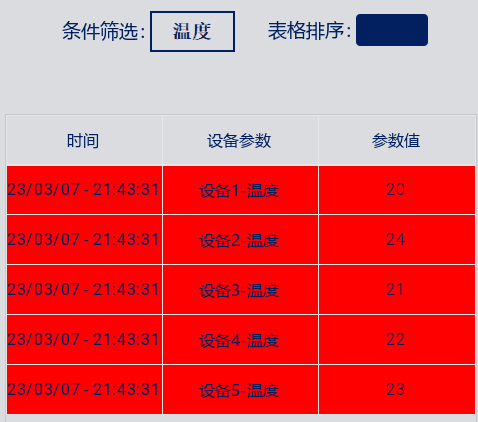

表格筛选效果图：

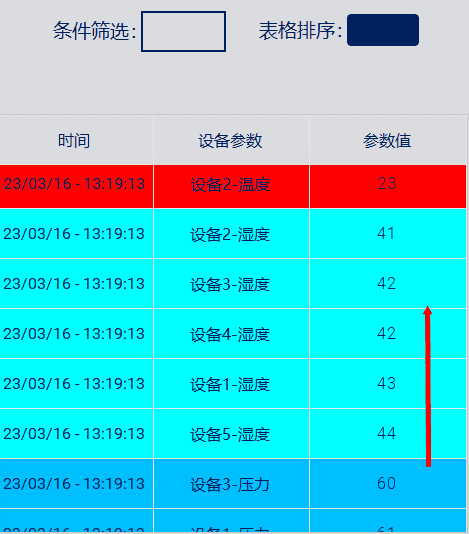

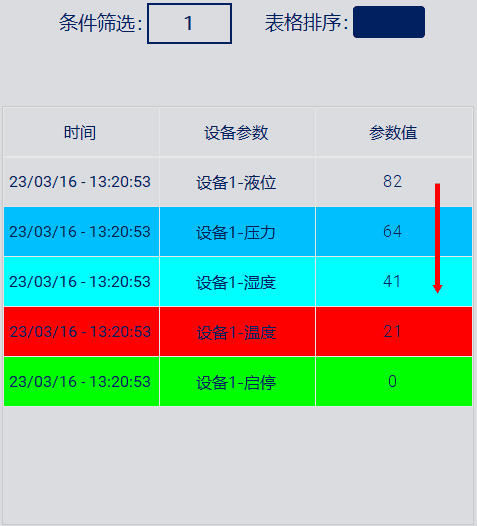

表格排序效果图：
二、参数配置
优秀的用户体验是衡量设备的关键因素之一，虹科HMI从用户角度出发，为用户提供简单易上手的组态软件，帮助用户高效完成HMI设备的功能组态。如下是虹科HMI中表格控件的配置过程。
1. 配置表格数据源

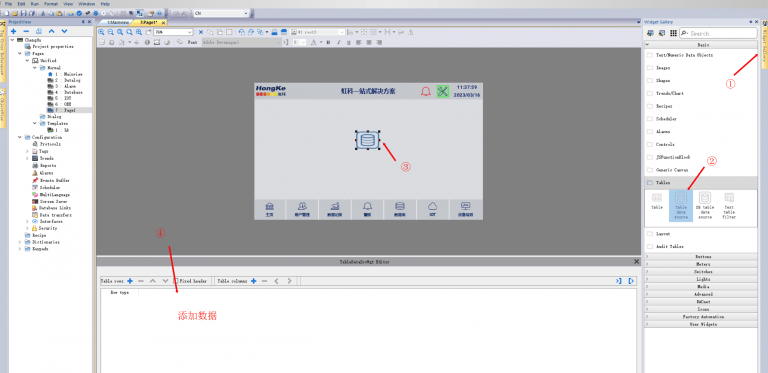

（1）从软件右侧控件库中找到表格数据源控件“Table Data Source”，并拖拽到页面中。

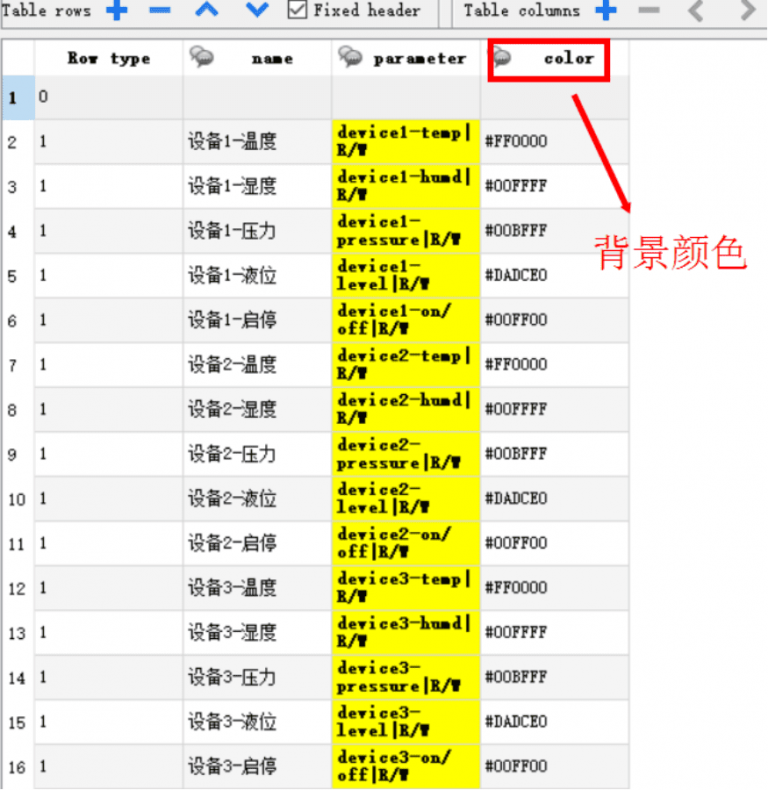

（2）在页面下方空白处，添加行和列，并链接数据标签。如果想为设备参数设置背景颜色，可以单独添加一列，并为每个参数行设置颜色。
2. 配置表格控件

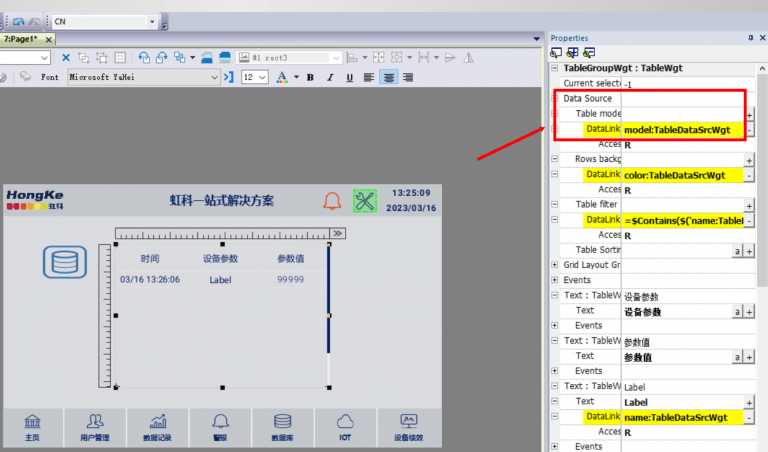

（1）从软件右侧控件库中找到表格控件“Table”并拖拽到页面中，同时将表格控件的数据源链接到刚刚设置的表格数据源。

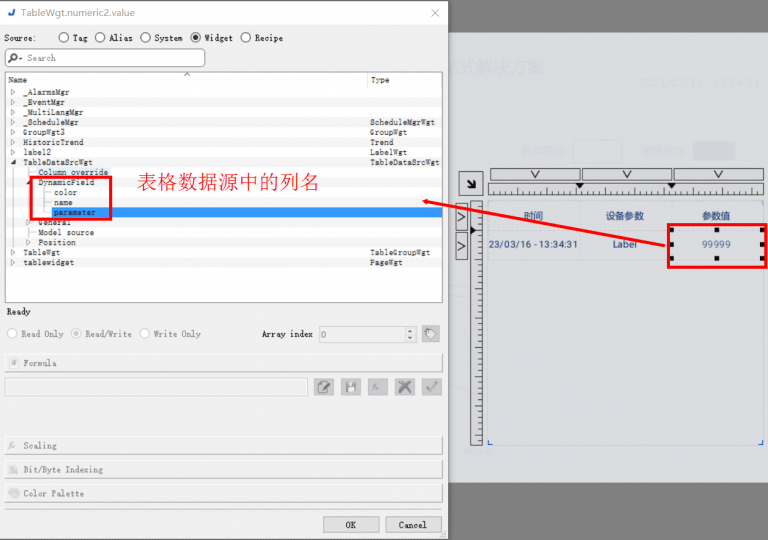

（2）表格控第一行添加静态文本作为表格表头，第二行添加动态文本作为数据行模板，同时将动态文本链接到表格数据源中对应的数据列。

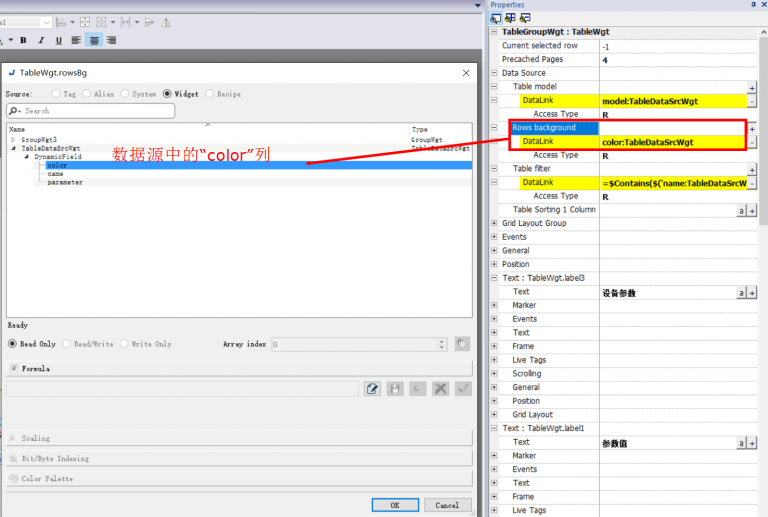

（3）将表格控件中的“Rows background”属性链接到表格数据源中的“color”列，设置参数的背景颜色。

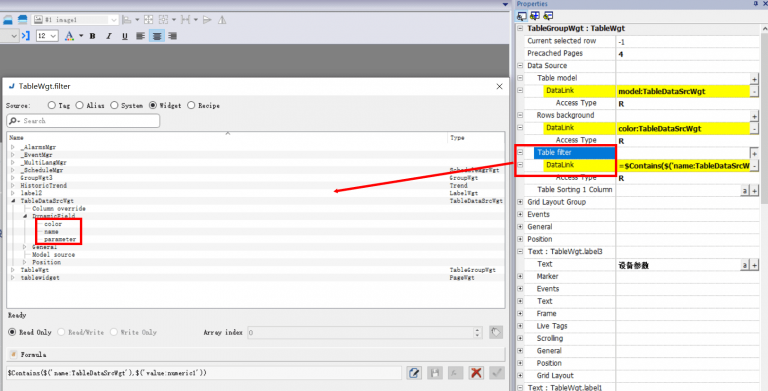

（4）将表格控件中的“Table filter”属性链接到表格数据源中的“name”列，设置表格的条件筛选。

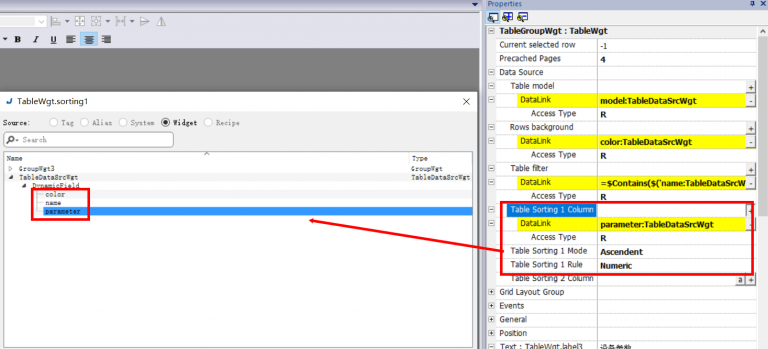

（5）将表格控件中的“Table sorting 1 Column”属性链接到表格数据源中的“parameters”列，并设置排序模式（升序/降序）和排序规则（数字/字母）。
注：也可通过按钮触发软件内部的宏程序“SetTableSortingColumn”完成表格排序。
（6）至此，完成表格控件的参数配置，用户可以打开仿真器进行模拟测试。
三、总结
通过虹科HMI表格控件，用户可以直观、高效地查看设备参数，分析当前设备状态，从而提高设备运维效率，保证企业的正常生产。
