应用领域：测地学/建筑
应用类型：监测
应用描述：
瑞士Sol公司的专家给OWDST（上流水位压力隧道）内的测试轨道通电，目的是为了监测注射时的隧道的被动偏差。该自动监测任务分为三个部分，五个采样长度，当任何一个监测距离超过设置的预警线，注射操作便会立即在中途停止。监测的剖面图大约在20米的距离上。依赖于坚固的设计和精确的测量，宏集Dimetix的激光测距传感器成为了该恶劣测量环境下的理想选择。
图1：隧道内待测的轴线
水渠的被动偏差
水渠的内壳材质采用的是厚度为0.5米的非钢筋混凝土。为了适应混凝土衬里的相应拉应力（内部应力），混凝土外壳需要一个外力来被动偏差。为此，在喷射混凝土衬里和混凝土外壳之间的环形缝隙中施加了一个喷射压力，考虑到硬化和密封加固，一般会事先在周围的山体上通过孔和单体填料进行喷射注入。

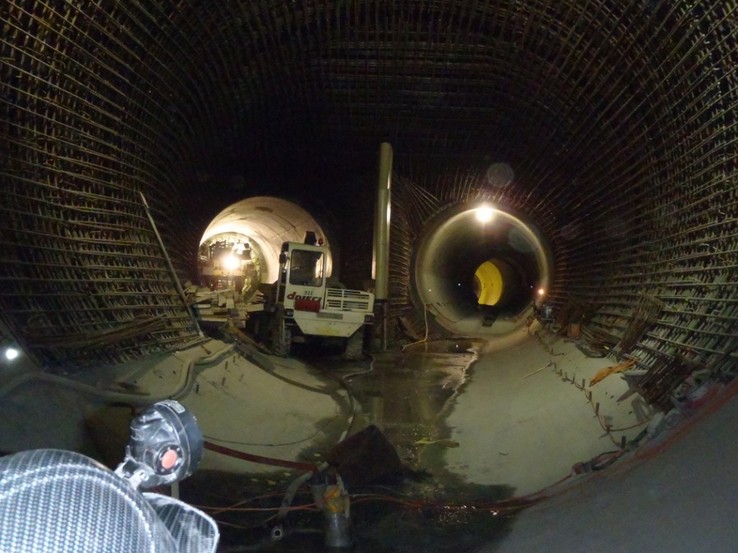

图2：建筑下的压力隧道
产品优势
- 在可见激光束的辅助下，安装流程简单
- 免费软件，只需简单的配置
- 工作最大温度范围-40℃~60℃
- 反射面量程可达500m
- 自然表面量程可达100m
- 接口类型：模拟输出，RS232，RS422/485，SSI，数字输入/输出，以太网接口
- 精确度 ±1mm
- 重复精度 ±3mm
- 支持的控制器：PLC & PC
- 免维修运行
宏集DIMETIX传感器——解决高精度应用要求的技术方案
得益于清晰的产品组合，选取一款合适的Dimetix激光测距传感器是非常简单方便的。
Dimetix的传感器为客户提供了许多的功能，并且这些功能都是作为标准集成在每台设备中，包括：各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。
此外，还可以选择工业以太网接口PROFINET、EtherNET/IP和EtherCAT，并且所有的设备都具有IP65的防护等级，且重量不到500克，给人们留下了深刻的印象！
除此之外，特别值得一提的是，我们的仪器不仅可以在500米的测量距离上到达±1㎜的精度，并且即使是在最极端的条件下，也能保持良好的性能，DPE、DEN和DEH等类型的传感器都可以做到这一点。
此外，DAE、DAN和DBN类型的传感器的性能也同样十分优秀，但它们更适用于测量距离在500米内或对成本敏感的项目。
