应用领域:测地学/建筑学
应用类型:位置测量/监测
应用描述:

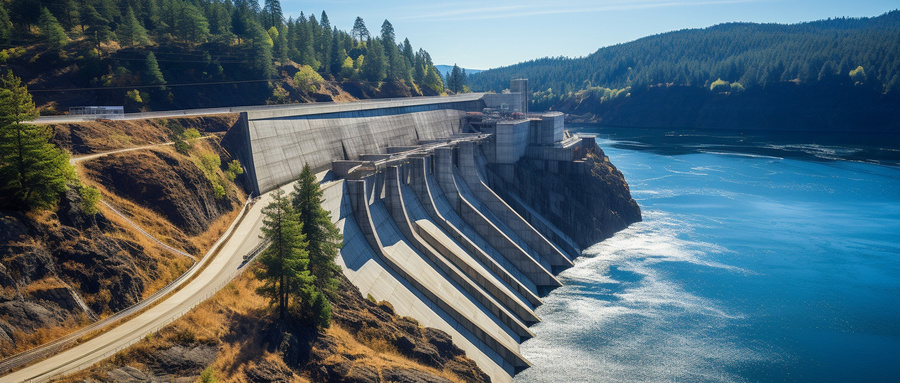

对于水力发电和操控水库泄洪闸的工作人员来说,能否在偏远且通行不易的地方,可靠而准确地监测水闸的高度仍然是一个挑战。宏集激光测距传感器可用于远程监控水闸的位置,最大限度地降低前往偏远地区进行视觉验证的必要。宏集激光测距传感器提供了几种通信方法,用于大坝和水力发电应用的控制系统。
![](https://hongsensor.com/wp-content/uploads/2021/08/图片1.png)
图1:泄洪闸门高度测量
在这个项目中,20个宏集激光传感器测量到水闸顶部的距离。水闸的高度直接发送至水库的监控系统,在闸门升降时,可以显示其位置。如图1所示,宏集激光器安装在一个特制的不锈钢外壳中,通过大坝顶部钻的孔,可测量到50英尺以下的水闸的钢表面。在无法直接测量到闸门的情况下,对与闸门同步移动的机械部件(例如定位臂或闸门螺丝)的间接测量,通常可以作为闸门定位的参考。
产品优势
- 在可见激光束的辅助下,安装流程简单
- 免费软件,只需简单的配置
- 工作最大温度范围-40℃~60℃
- 反射面量程可达500m
- 自然表面量程可达100m
- 接口类型:模拟输出,RS232,RS422/485,SSI,数字输入/输出,以太网接口
- 精确度 ±1mm
- 重复精度 ±3mm
- 支持的控制器:PLC & PC
- 免维修运行
宏集DIMETIX传感器——解决高精度应用要求的技术方案
得益于清晰的产品组合,选取一款合适的Dimetix激光测距传感器是非常简单方便的。
Dimetix的传感器为客户提供了许多的功能,并且这些功能都是作为标准集成在每台设备中,包括:各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。
此外,还可以选择工业以太网接口PROFINET、EtherNET/IP和EtherCAT,并且所有的设备都具有IP65的防护等级,且重量不到500克,给人们留下了深刻的印象!
除此之外,特别值得一提的是,我们的仪器不仅可以在500米的测量距离上到达±1㎜的精度,并且即使是在最极端的条件下,也能保持良好的性能,DPE、DEN和DEH等类型的传感器都可以做到这一点。
此外,DAE、DAN和DBN类型的传感器的性能也同样十分优秀,但它们更适用于测量距离在500米内或对成本敏感的项目。
